其他应用层协议

应用层还有其它很多不同场景使用的协议，比如:

* socket相关协议:`WebSocket`
* 文件传输协议: `FTP`
* 邮件相关协议: `SMTP`、`POP`、`IMAP`
* 即时通信相关协议: `XMPP`、`MQTT`
* 流媒体相关协议: `RTP`、`RTCP`、`RTSP`、`RTMP`、`HLS`

WebSocket

WebSocket 是基于 TCP 的支持全双工通信的应用层协议,在2011年由IETF标准化为RFC 6455，后由RFC 7936补充规范。WebSocket体验和演示

WebSocket 允许服务端主动向客户端推送数据。在WebSocket API中，浏览器和服务器只需要完成一次握手，两者之间就可以创建持久性的连接，并进行双向数据传输。WebSocket的应用场景很多: 社交订阅、股票基金报价、体育实况更新、多媒体聊天、多玩家游戏等

HTTP VS WebSocket

WebSocket 和 HTTP属于平级关系，都是应用层的协议。TCP本身就是支持全双工通信的（客户端、服务器均可主动发消息给对方）,只是HTTP的“请求-应答模式”限制了TCP的能力。

WebSocket使用80（ws://）、443（wss://）端口，可以绕过大多数防火墙的限制,比如 ws://example.com/wsapi、wss://secure.example.com/wsapi

与HTTP不同的是，WebSocket需要先建立连接,这就使得WebSocket成为一种有状态的协议，之后通信时可以省略部分状态信息,而HTTP请求可能需要在每个请求都额外携带状态信息（如身份认证等）。

WebSocket连接

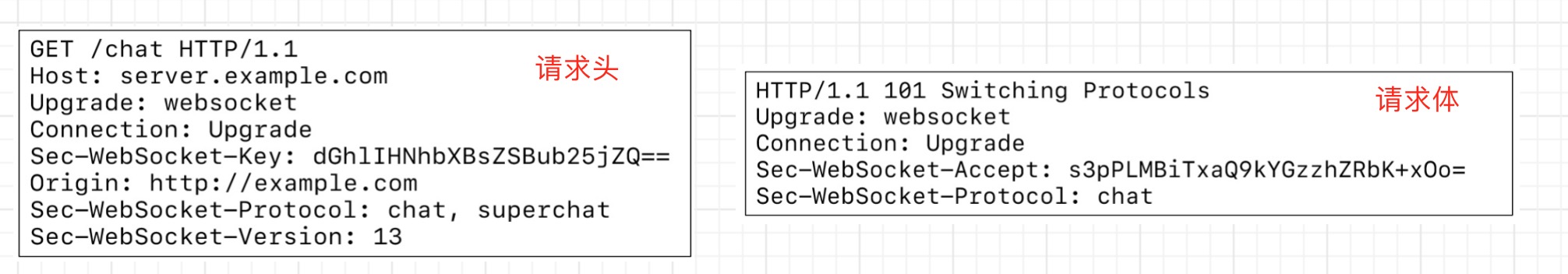

WebSocket需要借助HTTP协议来建立连接（也叫作握手，Handshake）,由客户端（浏览器）主动发出握手请求,握手的过程如下图：

• Connection 必须设置Upgrade, 表示客户端希望连接升级
• Upgrade 必须设置websocket, 表示希望升级到WebSocket协议
• Sec-WebSocket-Version, 表示支持的Websocket版本,RFC 6455要求使用的版本是13
• Sec-WebSocket-Key 是客户端生成的随机字符串，比如例子中的dGhlIHNhbXBsZSBub25jZQ==

服务器接收到客户端的Sec-WebSocket-Key后，会进行以下操作:

• ① Sec-WebSocket-Key加上一个固定的GUID值（258EAFA5-E914-47DA-95CA-C5AB0DC85B11）,最终值是dGhlIHNhbXBsZSBub25jZQ==258EAFA5-E914-47DA-95CA-C5AB0DC85B11
• ② 将 ① 的结果进行SHA-1摘要计算,得出: b37a4f2cc0624f1690f64606cf385945b2bec4ea
• ③ 将 ② 的结果进行Hex To Base64编码: s3pPLMBiTxaQ9kYGzzhZRbK+xOo=
• ④ 将 ③ 的结果做为Sec-WebSocket-Accept响应头的值，返回给客户端

如此操作，可以尽量避免普通HTTP请求被误认为WebSocket协议。

HTTPDNS

HTTPDNS 是基于HTTP协议向DNS服务器发送域名解析请求,替代了基于 DNS协议向运营商Local DNS发起解析请求的传统方式,可以避免Local DNS造成的域名劫持和跨网访问问题,常用在移动互联网中（比如在Android、iOS开发中）。

FTP

FTP（File Transport Protocol），译为：文件传输协议。RFC 959定义了此规范，是基于TCP的应用层协议。在RFC 1738中有定义FTP的URL格式：ftp://[user[:password]@]host[:port]/url-path

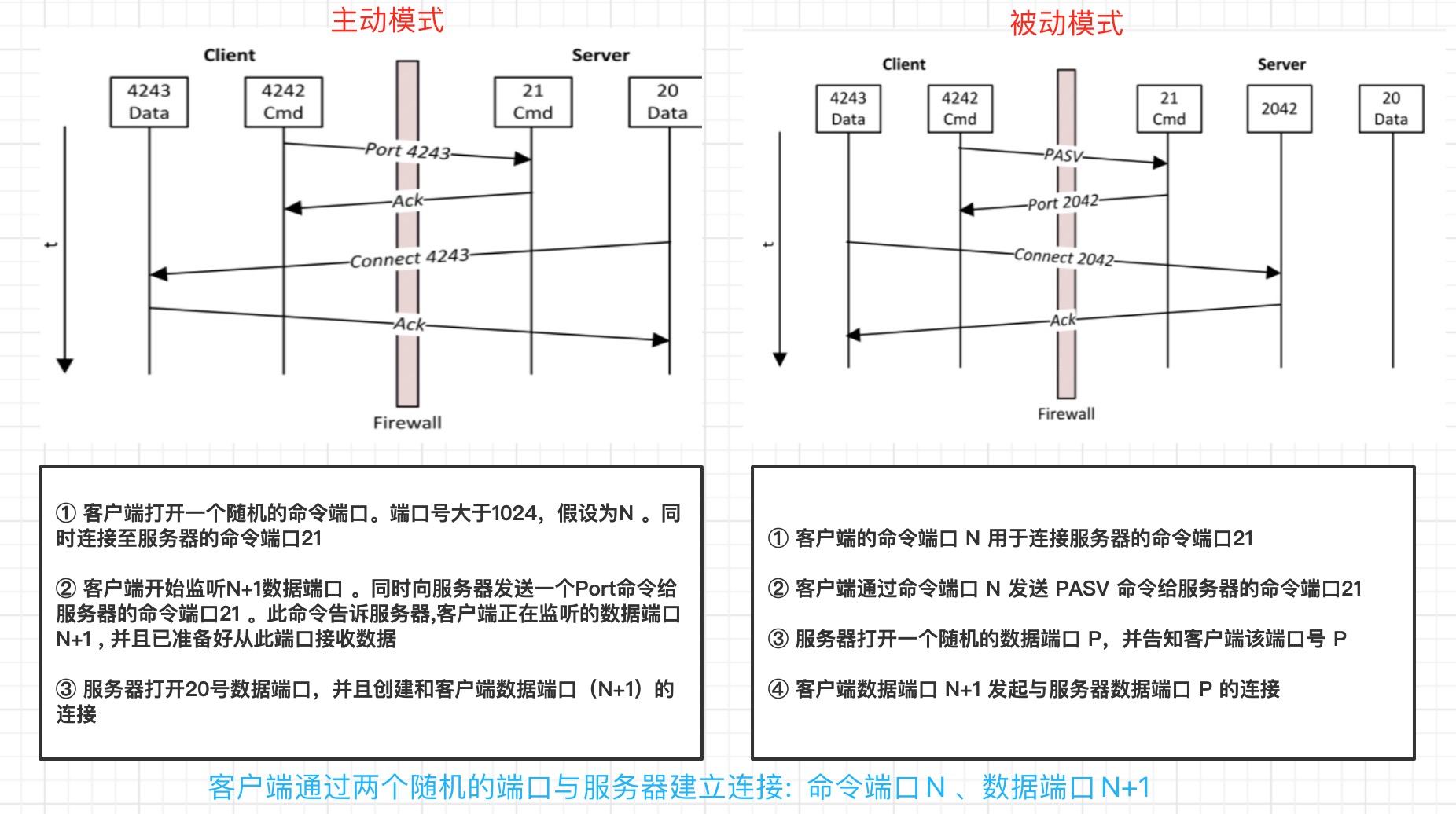

FTP有2种连接模式：主动（Active）和被动（Passive）,不管是哪种模式，都需要客户端和服务器建立2个连接: ① 控制连接：用于传输状态信息（命令，cmd）、② 数据连接：用于传输文件和目录信息（data）。

邮件相关协议 SMTP、POP、IMAP

邮件相关协议有三个SMTP、POP、IMAP，SMTP 是发邮件的协议,POP/IMAP 是收邮件的协议。

• SMTP（Simple Mail Transfer Protocol），译为：简单邮件传输协议。基于TCP，标准参考RFC 5321。服务器默认使用25端口，SSL/TLS使用 465 端口
• POP（Post Office Protocol），译为：邮局协议。基于TCP，最新版是POP3，标准参考RFC 1939。服务器默认使用110端口，SSL/TLS使用995端口
• IMAP（Internet Message Access Protocol），译为：因特网信息访问协议。基于TCP，最新版是IMAP4，标准参考RFC 3501。服务器默认使用143端口，SSL/TLS使用993端口

POP 和 IMAP 之间的区别

• POP的特点: 客户端连接服务器时，将会从服务器下载所有邮件,可以设置下载完后，立即或一段时间后删除服务器邮件。
  • 客户端的操作（比如删除邮件、移动到文件夹）不会跟服务器同步
  • 每个客户端都是独立的，都可以获得其自己的电子邮件副本
• IMAP的特点: 客户端连接服务器时，获取的是服务器上邮件的基本信息，并不会下载邮件,等打开邮件时，才开始下载邮件。
  • 客户端的操作（比如删除邮件、移动到文件夹）会跟服务器同步
  • 所有客户端始终会看到相同的邮件和相同的文件夹

IPv6

IPv6（Internet Protocol version 6），译为：网际协议第6版。用它来取代IPv4主要是为了解决IPv4地址枯竭问题，同时它也在其他方面对于IPv4有许多改进。

协议	位数	格式
IPv4	32位	每8bit一组，共4组。每组以.隔开,一般用十进制方式表示192.168.1.1
IPv6	128位	每16bit一组，共8组。每组以冒号:隔开，每组以4位十六进制方式表示,例如:2001:0db8:86a3:08d3:1319:8a2e:0370:7344

IPv6的地址格式

• 每组前面连续的0可以省略。下面的IPv6地址是等价的

  2001:0db8:02de:0000:0000:0000:0000:0e13
  2001:db8:2de:0:0:0:0:e13

• 可以用双冒号“::”表示一组0或多组连续的0，但只能出现一次。下面的IPv6地址是等价的

  2001:db8:2de:0:0:0:0:e13
  2001:db8:2de::e13

• ::1是本地环回地址（0:0:0:0:0:0:0:1）

IPv6的首部格式

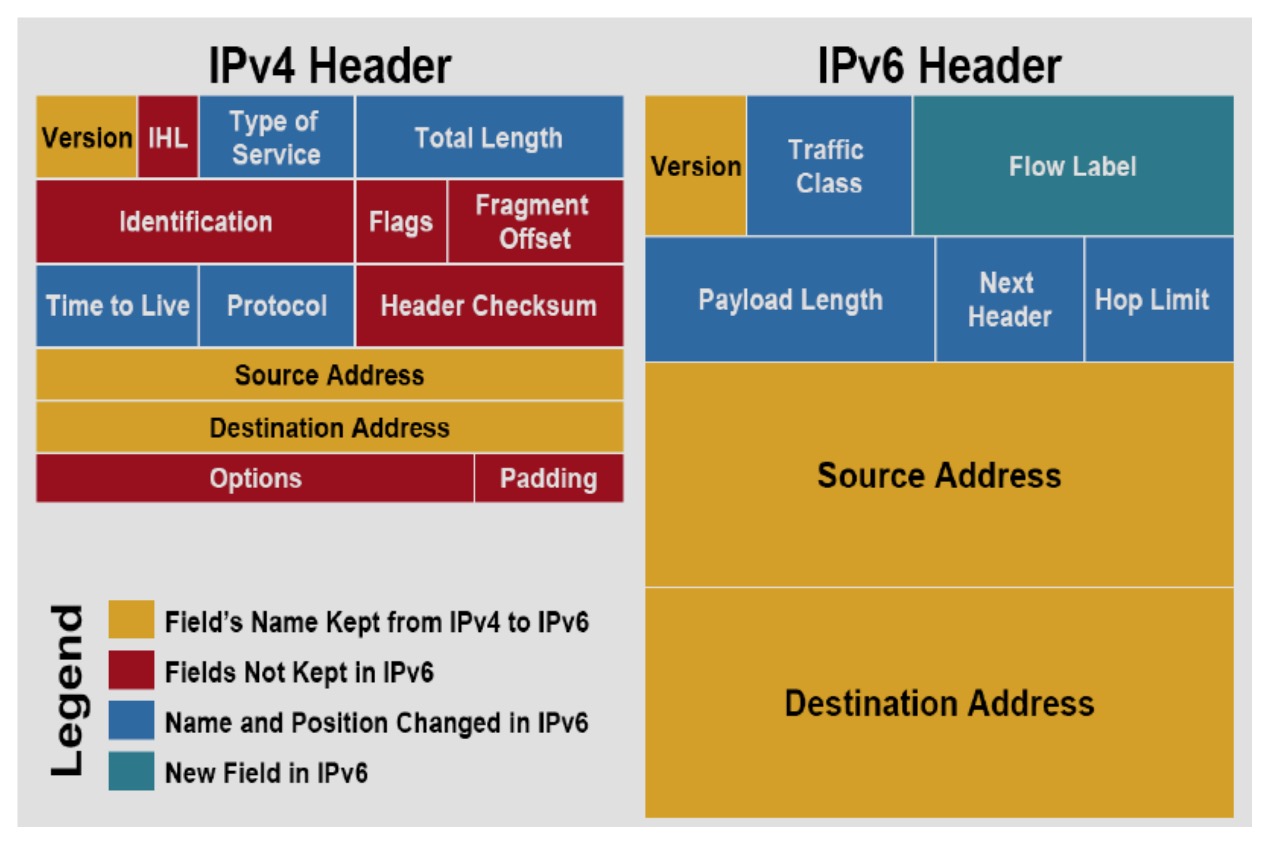

IPv6 有40字节的固定首部,相比较IPv4,做了很大的变化，如下图,黄颜色代表保留字段,红颜色代表字段被删除,蓝色表示名字和位置发生变化，但是意义不变，绿色是新增字段。

字段相关含义:

* Version`（占4bit，0110`）：版本号
* Traffic Class`（占8bit`）：交通类别,指示数据包的类别或优先级，可以帮助路由器根据数据包的优先级处理流量,如果路由器发生拥塞，则优先级最低的数据包将被丢弃
* Payload Length`（占16bit）`：有效负载长度,最大值65535字节,包括了扩展头部、上层（传输层）数据的长度
* Hop Limit`（占8bit）`：跳数限制,与IPv4数据包中的TTL相同
* Source Address`（占128bit）`：源IPv6地址
* Destination Address`（占128bit）`：目的IPv6地址
* Flow Label`（占20bit）`：流标签,指示数据包属于哪个特定序列（流）,用数据包的源地址、目的地址、流标签标识一个流
* Next Header`（占8bit）`：下一个头部,指示扩展头部（如果存在）的类型、上层数据包的协议类型（例如TCP、UDP、ICMPv6）

关于IPv6头部扩展:

即时通信

即时通信（Instant Messaging，简称IM），平时用的QQ、微信，都属于典型的IM应用。国内IM云服务的公司有 网易云信、腾讯云、环信等,常用的协议 XMPP、MQTT、自定义协议。

• XMPP（Extensible Messaging and Presence Protocol） 译为：可扩展消息与存在协议，前身是Jabber。基于TCP，默认端口5222、5269。它的特点是:

  • 使用XML格式进行传输，体积较大
  • 比较成熟的IM协议，开发者接入方便

• MQTT （Message Queuing Telemetry Transport），译为：消息队列遥测传输,基于TCP，默认端口1883、8883(带SSL/TLS)，它的特点是:

  • 开销很小，以降低网络流量，信息冗余远小于XMPP
  • 不是专门为IM设计的协议，很多功能需要自己实现
  • 很多人认为MQTT是最适合物联网（IoT，Internet of Things）的网络协议

流媒体

流媒体（Streaming Media），又叫流式媒体。是指将一连串的多媒体数据压缩后，经过互联网分段发送数据，在互联网上即时传输影音以供观赏的一种技术。此技术使得资料数据包得以像流水一样发送，不使用此技术，就必须在使用前下载整个媒体文件。

流媒体常见的协议有:

• RTP（Real-Time Transport Protocol），译为：实时传输协议 ,参考：RFC 3550、RFC 3551，基于UDP
• RTCP（Real-Time Transport Control Protocol），译为：实时传输控制协议,参考：RFC 3550，基于UDP，使用RTP的下一个端口
• RTSP（Real-Time Streaming Protocol），译为：实时流协议，参考：RFC 7820,基于TCP、UDP的554端口
• RTMP（Real-Time Messaging Protocol），译为：实时消息传输协议，由Adobe公司出品,默认基于TCP的1935端口
• HLS（HTTP Live Streaming），基于HTTP的流媒体网络传输协议，苹果公司出品，参考：RFC 8216

VPN

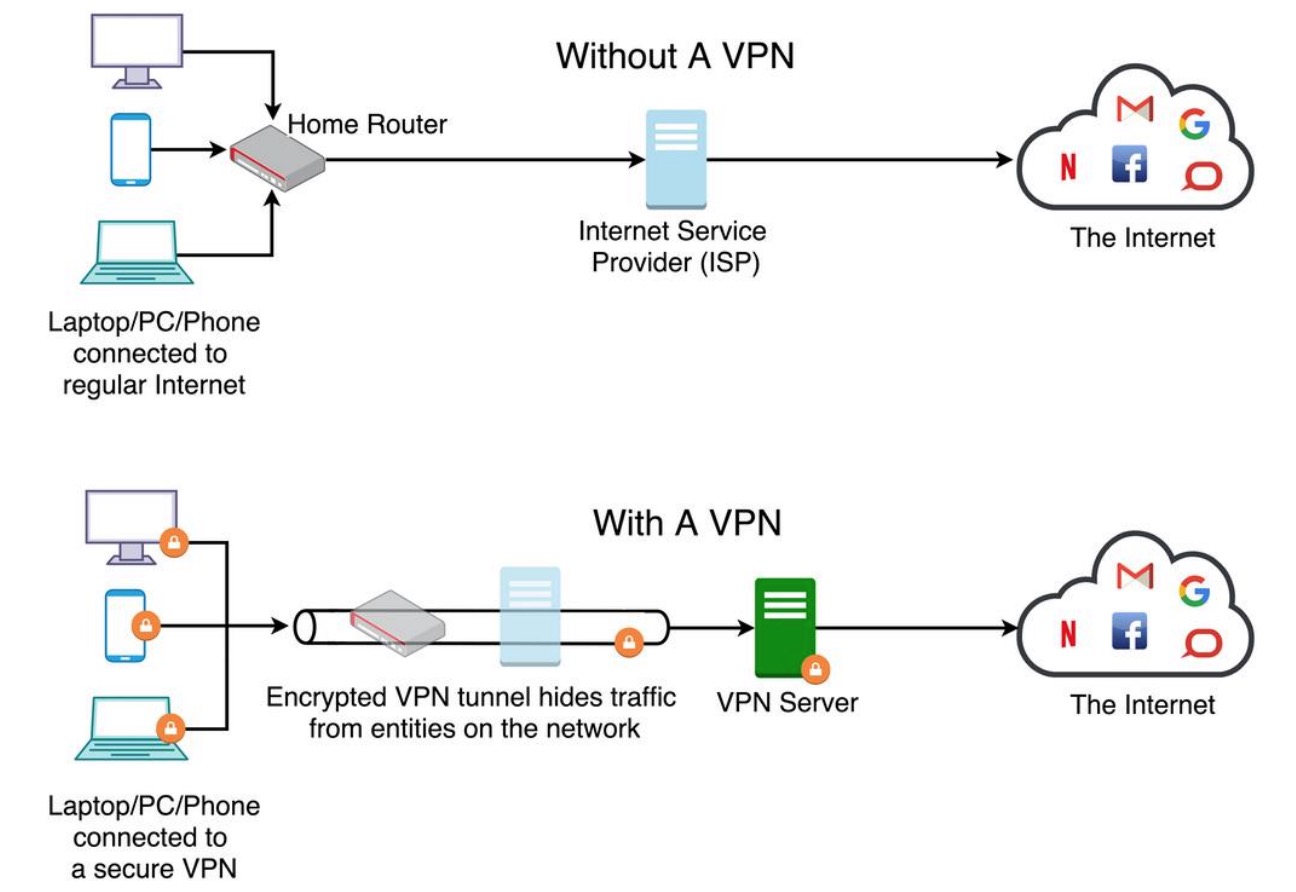

VPN（Virtual Private Network），译为：虚拟私人网络，它可以在公共网络上建立专用网络，进行加密通讯。工作在传输层或数据链路层。如下图:

VPN的实现原理是使用了隧道协议（Tunneling Protocol）,常见的VPN隧道协议有:

PPTP（Point to Point Tunneling Protocol）：点对点隧道协议
L2TP（Layer Two Tunneling Protocol）：第二层隧道协议
IPsec（Internet Protocol Security）：互联网安全协议
SSL VPN（如OpenVPN）
...

tcpdump

tcpdump 是Linux平台的抓包分析工具，在服务器端用tcpdump比较多，Windows版本是 WinDump。

• 使用手册
• tcpdump教程
• tcpdump使用技巧
