基础概念
本章节主要讲一些网络的基本概念:两台局域网内的计算机如何才能通信、MAC地址、同轴电缆、集线器、网桥、交换机、路由器
- 首先是局域网内两台电脑是如何通信的:
通过 arp协议获取到对方的MAC地址，根据MAC地址进行发送消息 - 然后讲通讯设备的升级，
同轴电缆 -> 集线器 -> 网桥 -> 交换机 -> 路由器,以及各种设备相对上一代设备的优势 - 互联网的最终解决方案是 路由器 + 交换机
- 通过
Packet Tracker进行通信测试，Packet Tracker是思科开发测试网络的一款工具 - 光猫:光调制解调器，将光信号转换成电信号
两台电脑进行通信
两台局域网电脑如果要进行通信，最简单的方式是使用交叉线进行直连。
两台电脑通信的基础
- 知道对方的IP地址
- 知道对方的MAC地址
- 根据 MAC地址（也就是网卡地址）, 传输数据到对方网卡。
- 如果网卡发现数据的目标 MAC 地址是自己，就会将数据传递给上一层进行处理
- 如果网卡发现数据的目标 MAC 地址不是自己，就会将数据丢弃，不会传递给上一层进行处理

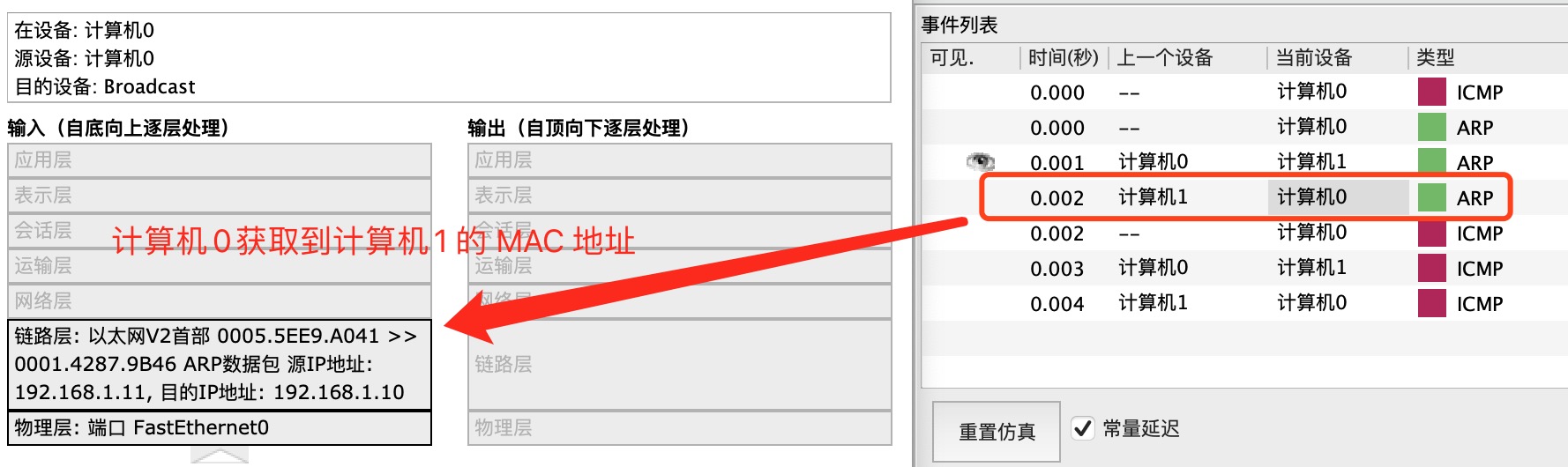

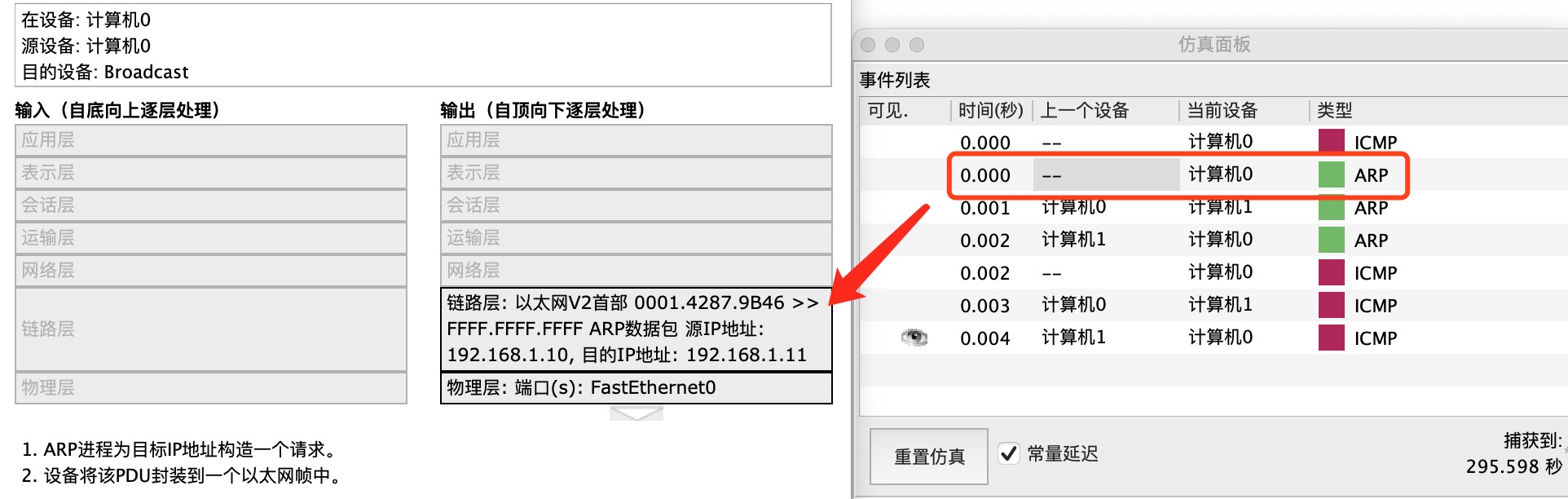

ARP 请求
- 两台计算机刚开始通信时，是不知道对方的 Mac 地址的,首先会发送一个 ARP 广播，广播中括 源MAC地址、目标MAC地址
（FFFF.FFFF.FFFF）、源IP、目标IP。 MAC地址为FFFF.FFFF.FFFF表示局域网内的电脑都可以接收到消息

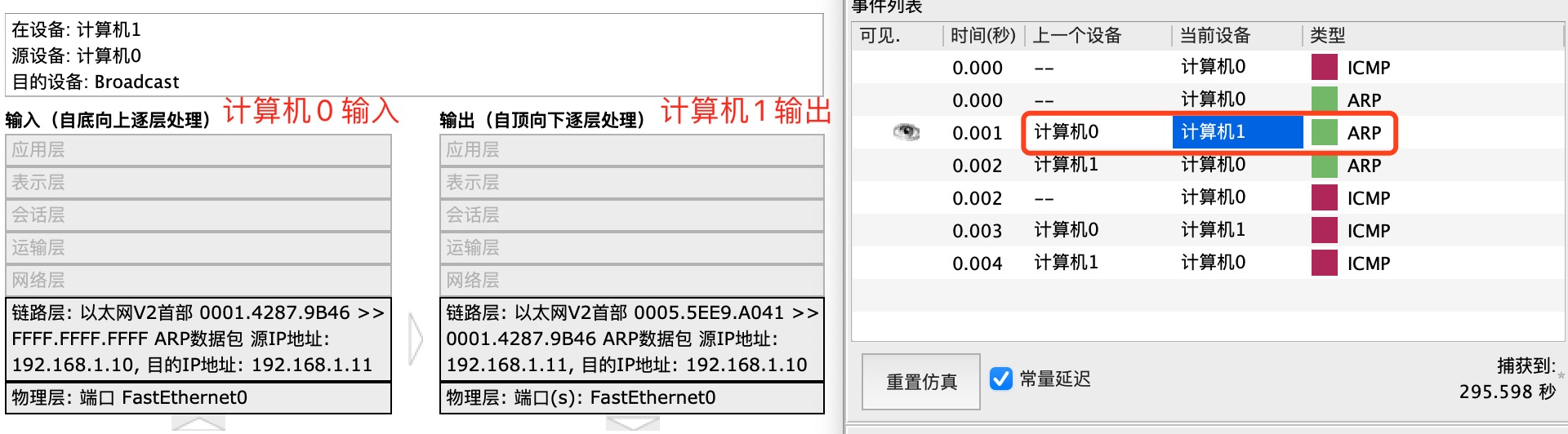

- 收到广播的计算机，如果看到目标ip是自己的ip时，会返回 ARP协议包，将自己的 Mac地址发送过去。
- 收到对方的 ARP 返回包后，知道了对方的 MAC地址，双方开始进行通信

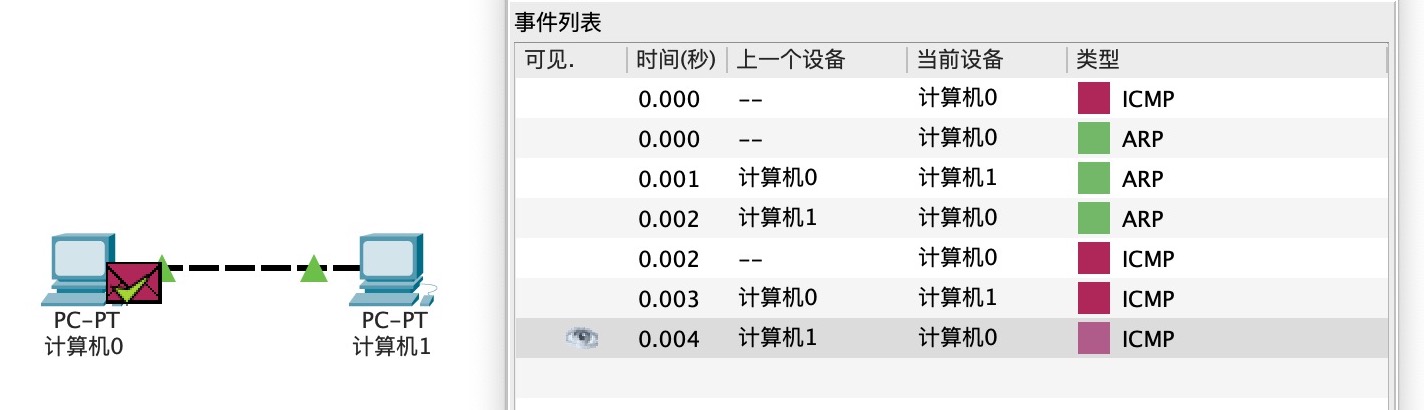

两台电脑 Ping 的过程
当我们使用 电脑A ping 电脑B 时,例如:ping 192.168.1.10
- A 首先会发送一个 ARP 请求获取 B 的MAC 地址
- 获取到MAC地址之后，创建 ICMP 请求跟 B 进行通信。
- ping 命令走的是 ICMP 协议

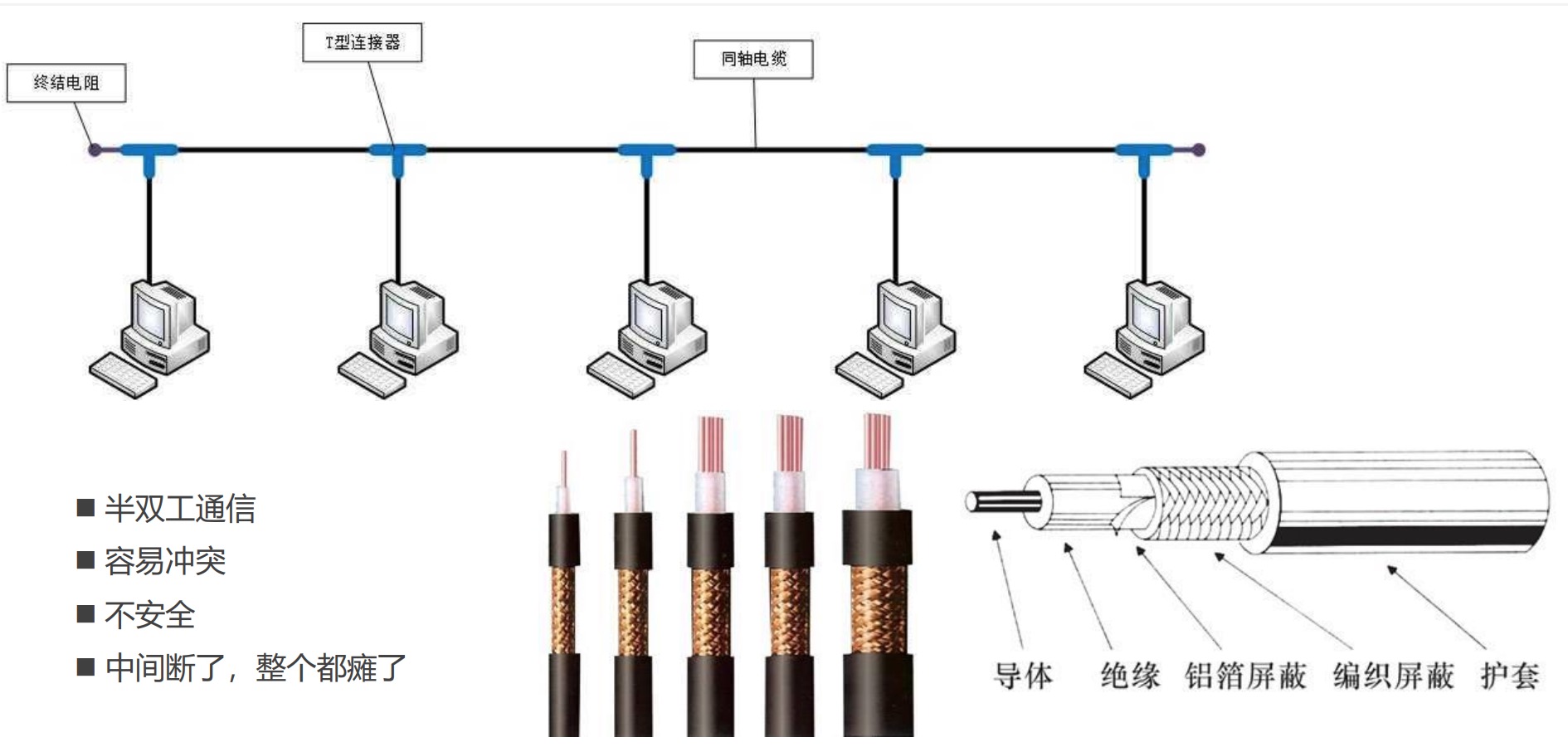

同轴电缆 （已淘汰）
半双工通信：A到B,B到A都行,但不能同时进行.如[对讲机]
全双工通信：A到B,B到A都行,可以同时进行.如[电话]
同轴电缆是很早之前的一种连接方式，缺点很多
- 只能半双工通信
- 容易冲突
- 安全问题，每个计算机都可以收到其他计算机的消息
- 中间断开会造成网络瘫痪

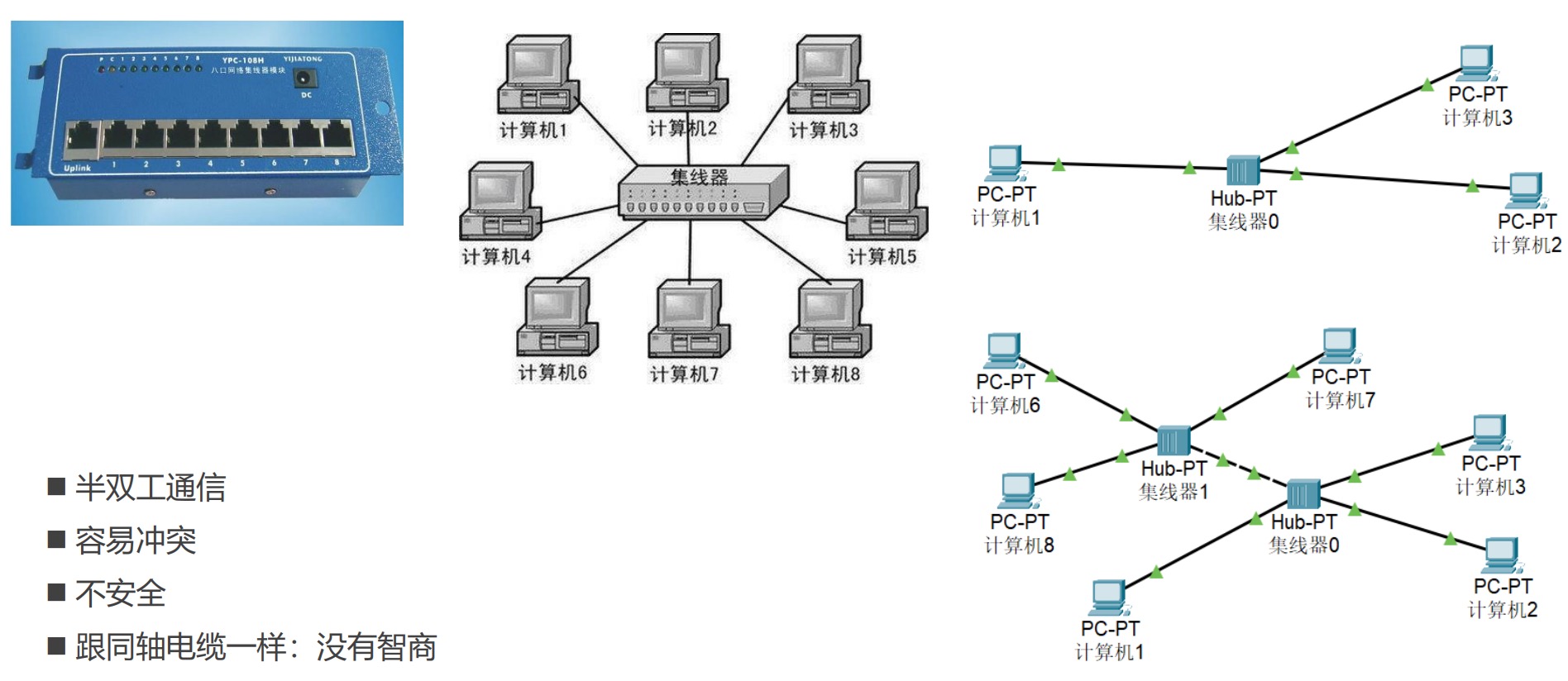

集线器 （已淘汰）
集线器相对与同轴电缆的优势在于可以连接多个设备，单个计算机断开不会影响其他设备。缺点也同样明显：
- 只能半双工通信
- 容易冲突
- 安全问题，每个计算机都可以收到其他计算机的消息
- 集线器没有智商，只要跟它连接就会发送消息,设备越多，效率越低

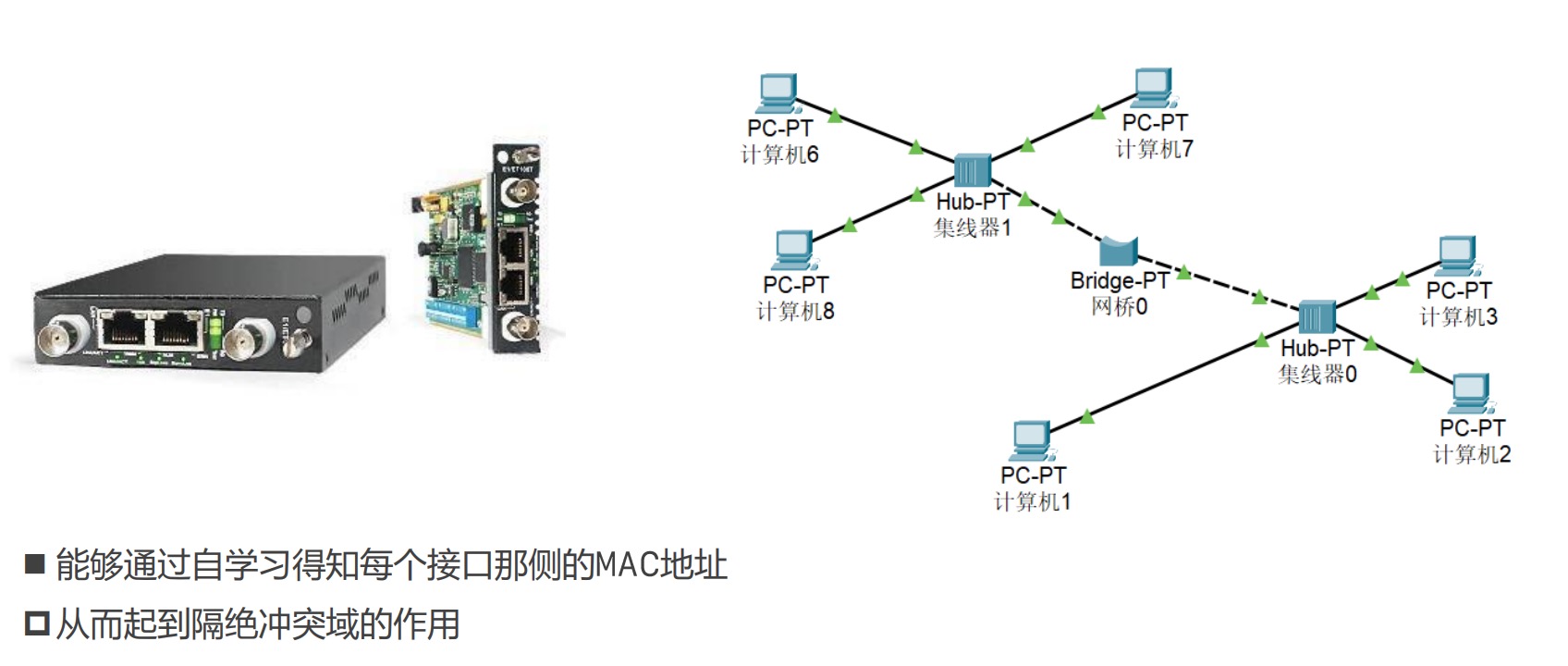

网桥 （已淘汰）
网桥还是在同一个网段,网桥可以隔绝一定的冲突域。相比集线器来说,它的优势在于可以通过自学习得知每个接口侧的MAC地址,一个网桥有2个端口。
- 通过自学习得知接口侧的MAC地址
- 隔绝冲突域

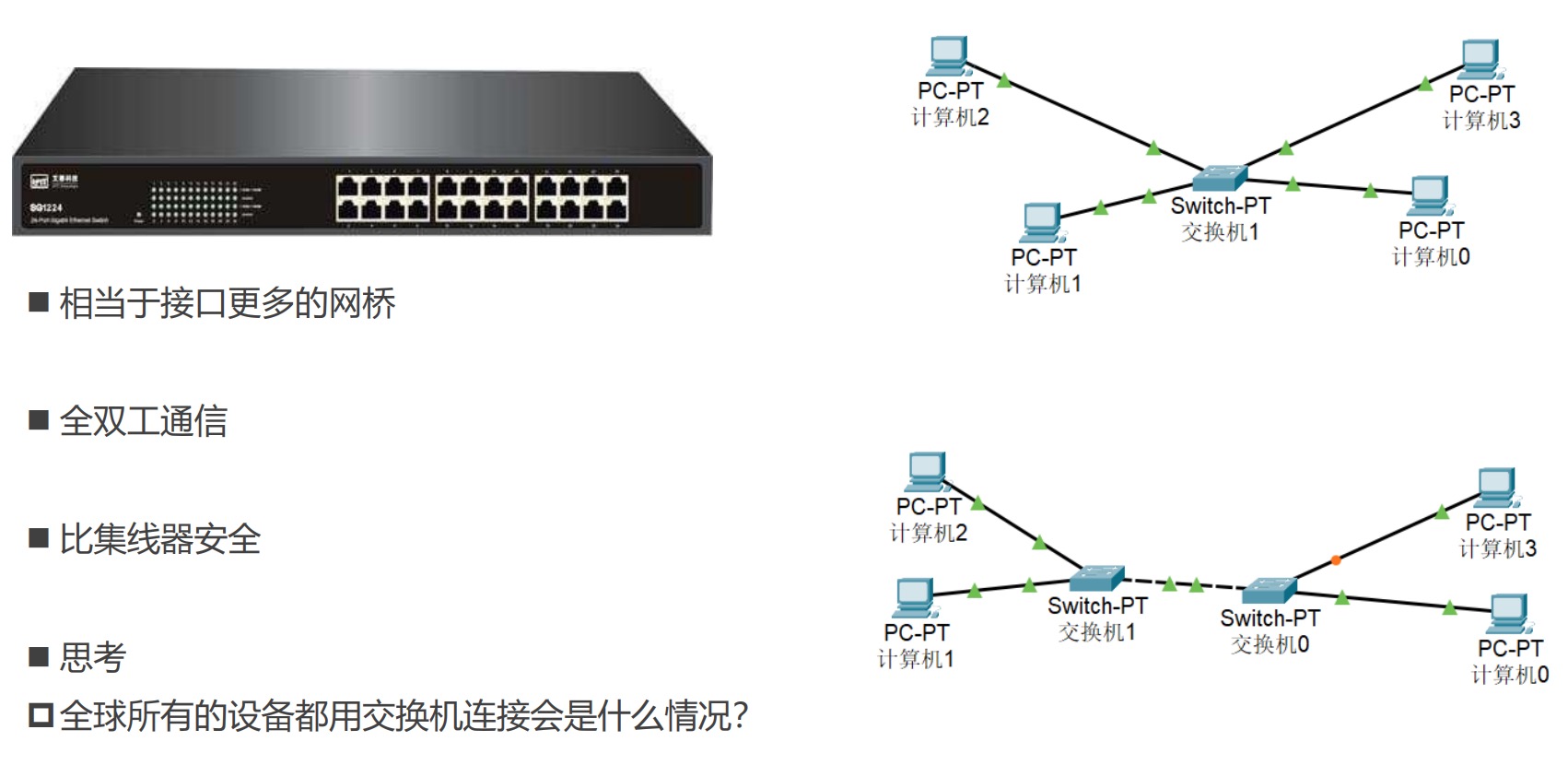

交换机
交换机相当于集线器+网桥，拥有全双工通信。交换机拥有多个接口，可以连接多个计算机。交换机可以通过自学习记录每个端口的Mac地址。目前交换机是局域网的最终方案。如果要跨网段，就需要使用路由器了。
- 全双工通信
- 拥有多个接口
- 比集线器要安全
路由器

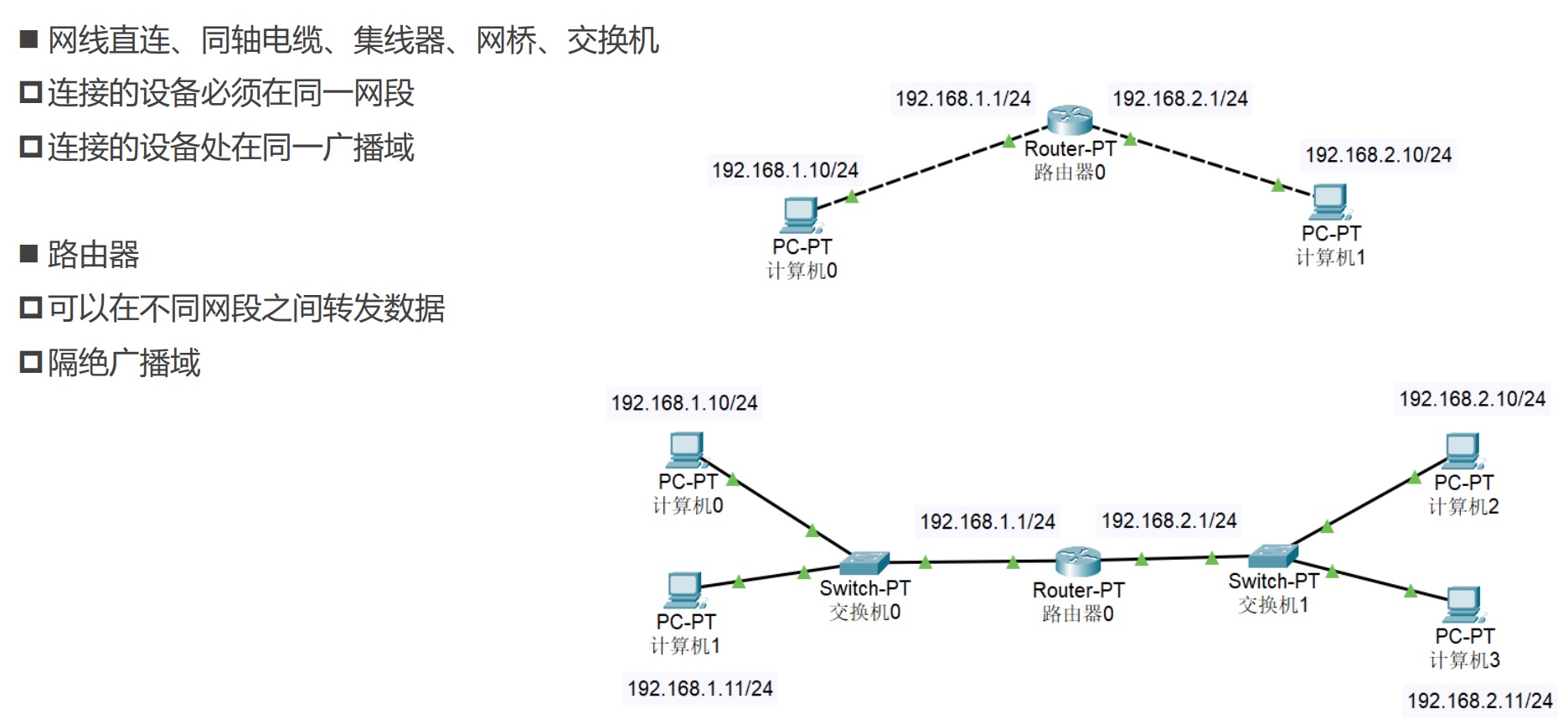

网线直连、同轴电缆、集线器、网桥、交换机都有一个共同的特点，必须在同一网段，处在同一个广播域，当设备首次链接时，每台设备都可以收到arp广播。
路由器的特点：
- 可以在不同网段之间转发数据
- 隔绝广播域
主机发送数据之前，首先会判断目标主机的 ip 地址跟它是否在同一网段：
- 同一网段：ARP、通过交换机/集线器 传递数据
- 不在同一网段： 将数据发送到网关(Gateway)，由网关进行转发和接收，路由器则提供网关功能
我们一直说跨网段传递数据需要使用到路由器，这是因为路由器提供多个网关接口，当主机发送数据到不同的网段时，会先将数据发送到网关，由网关进行转发和接收。
Packet Tracker中设置路由器网关时，为了方便查看，最好显示端口标签，以免配置错误。点击选项 -> 首选项 -> 勾选在逻辑工作区总是显示端口标签。

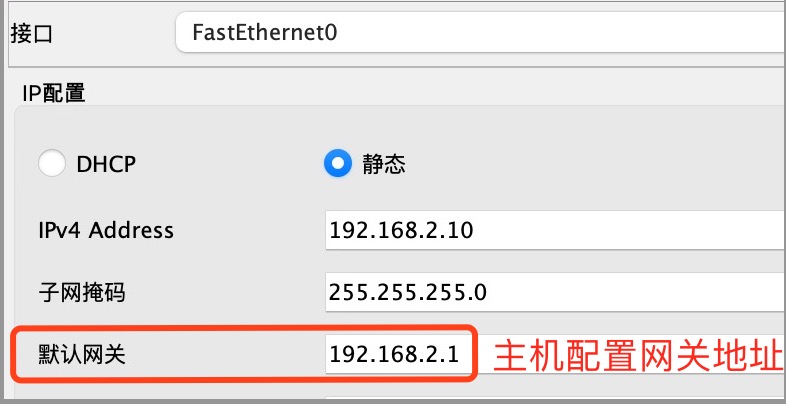

主机设置网关地址

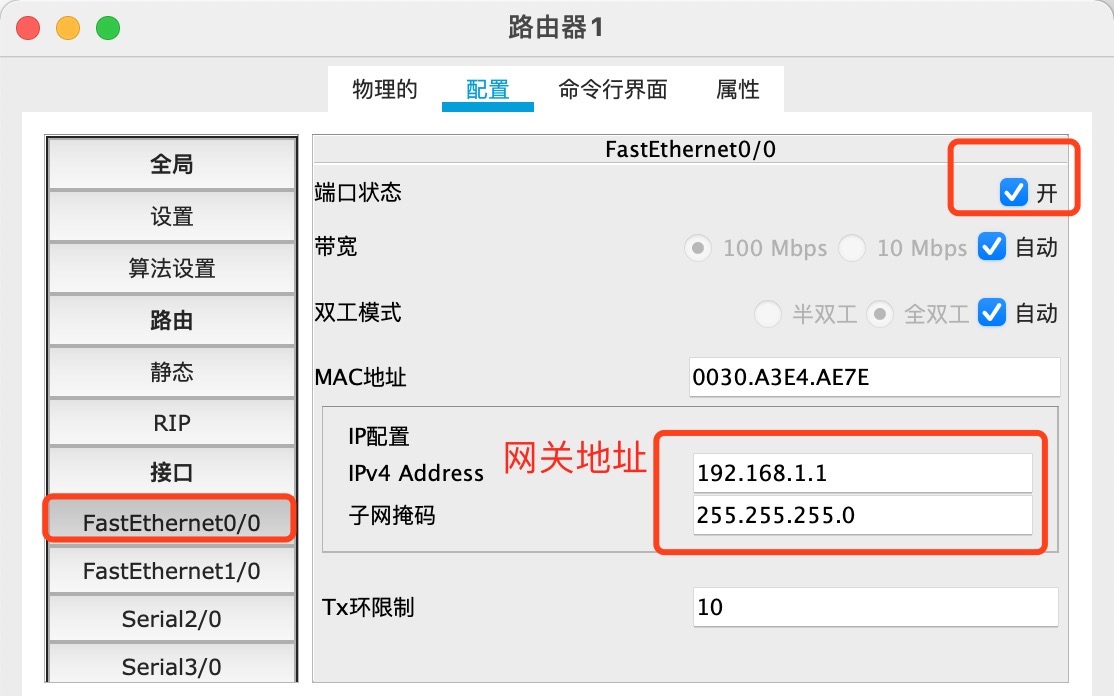

路由器设置网关地址

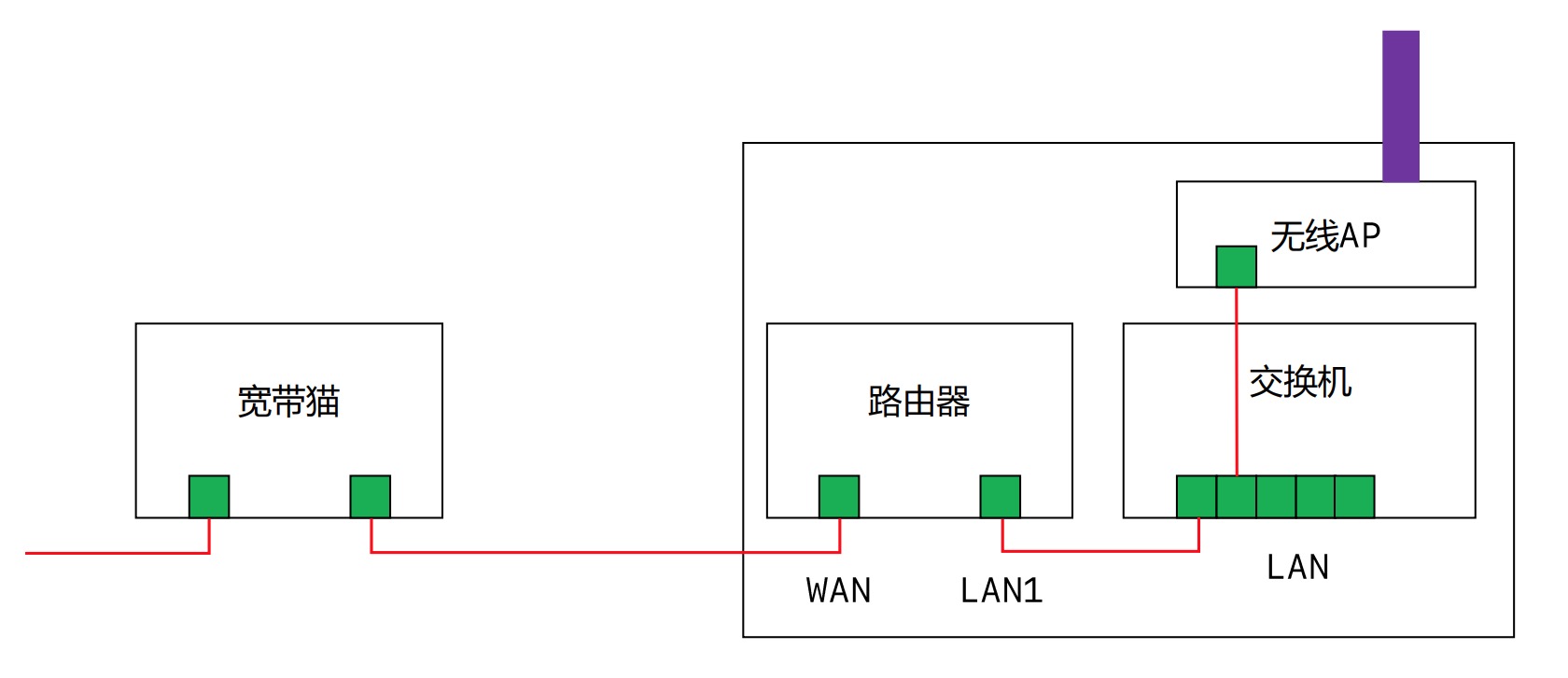

家用路由器 路由器有多个种类，像我们平时家用的路由器，多个设备连接同一个路由器会分配到同一个网段，是因为在路由器内部含有一个交换机:
