传输层

• TCP（Transmission Control Protocol）,传输控制协议,是一种面向连接的、可靠的、基于字节流的传输层通信协议
• UDP（User Datagram Protocol）,用户数据报协议,是一个简单的面向数据报的通信协议

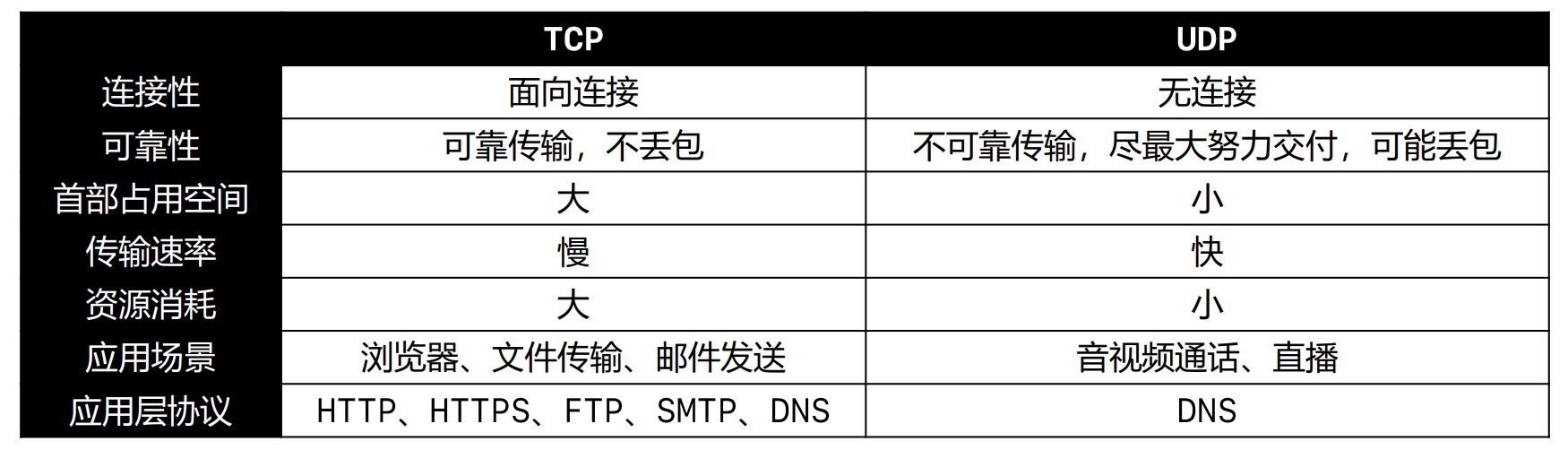

传输层最常用的两个协议TCP和UDP，它们不管是在设计还是使用场景上都有很大区别，可以根据下图进行对比：

UDP 协议

UDP是一个简单的面向数据报的通信协议,不需要跟服务端建立连接，减少了建立连接和释放连接的开销，同时UDP只尽最大能力交付，不保证可靠交付，因此不需要维护一些复杂的参数，它的首部只有8个字节，而 TCP 的首部至少20个字节。

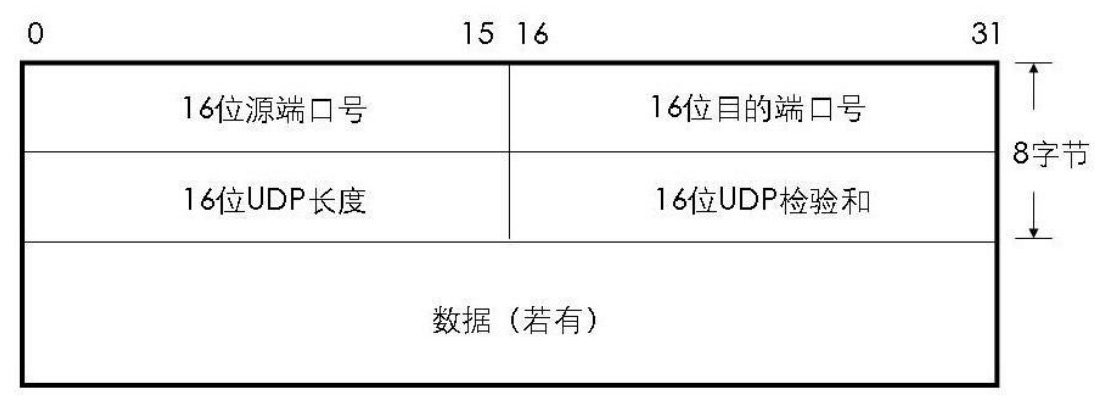

UDP首部包含：源端口号、目的端口号、UDP长度、UDP检验和。UDP 长度指的是 UDP的首部长度 + UDP的数据部分。

UDP首部中占16位的长度字段是冗余的，纯粹是为了保证首部是32bit对齐,TCP\UDP的数据长度，完全可以由IP数据包的首部推测出来。传输层的数据长度 = 网络层的总长度 – 网络层的首部长度 – 传输层的首部长度

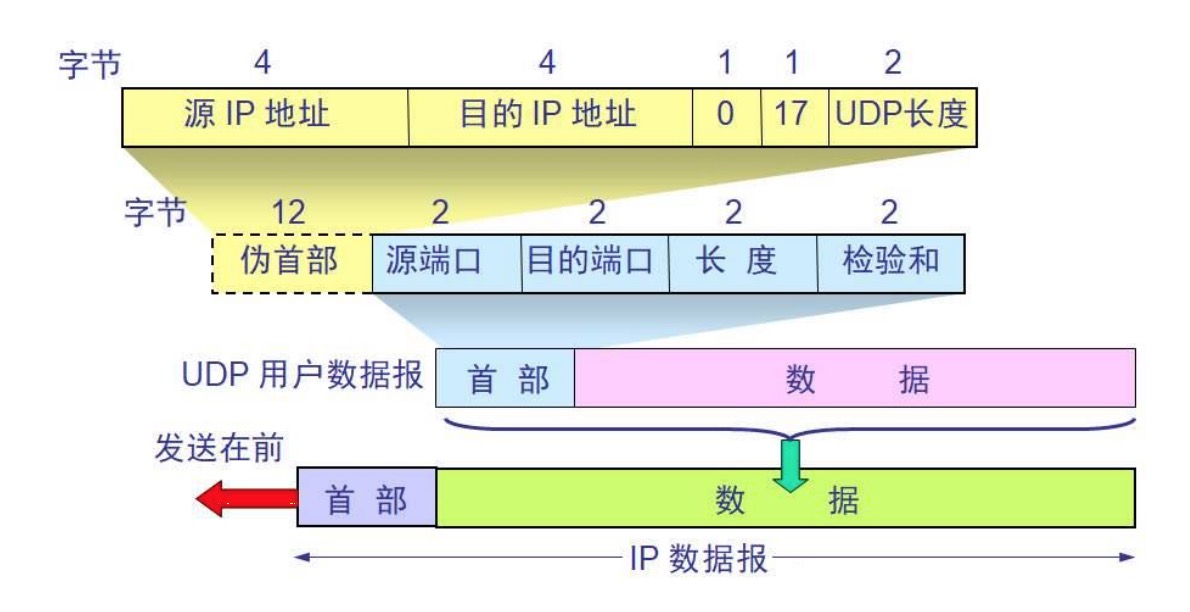

UDP检验和内容 ：伪首部(12个字节) + 首部(8个字节) + 数据部分，伪首部仅在计算检验和时起作用，并不会传递给网络层。伪首部中的 17 表示使用的是UDP协议

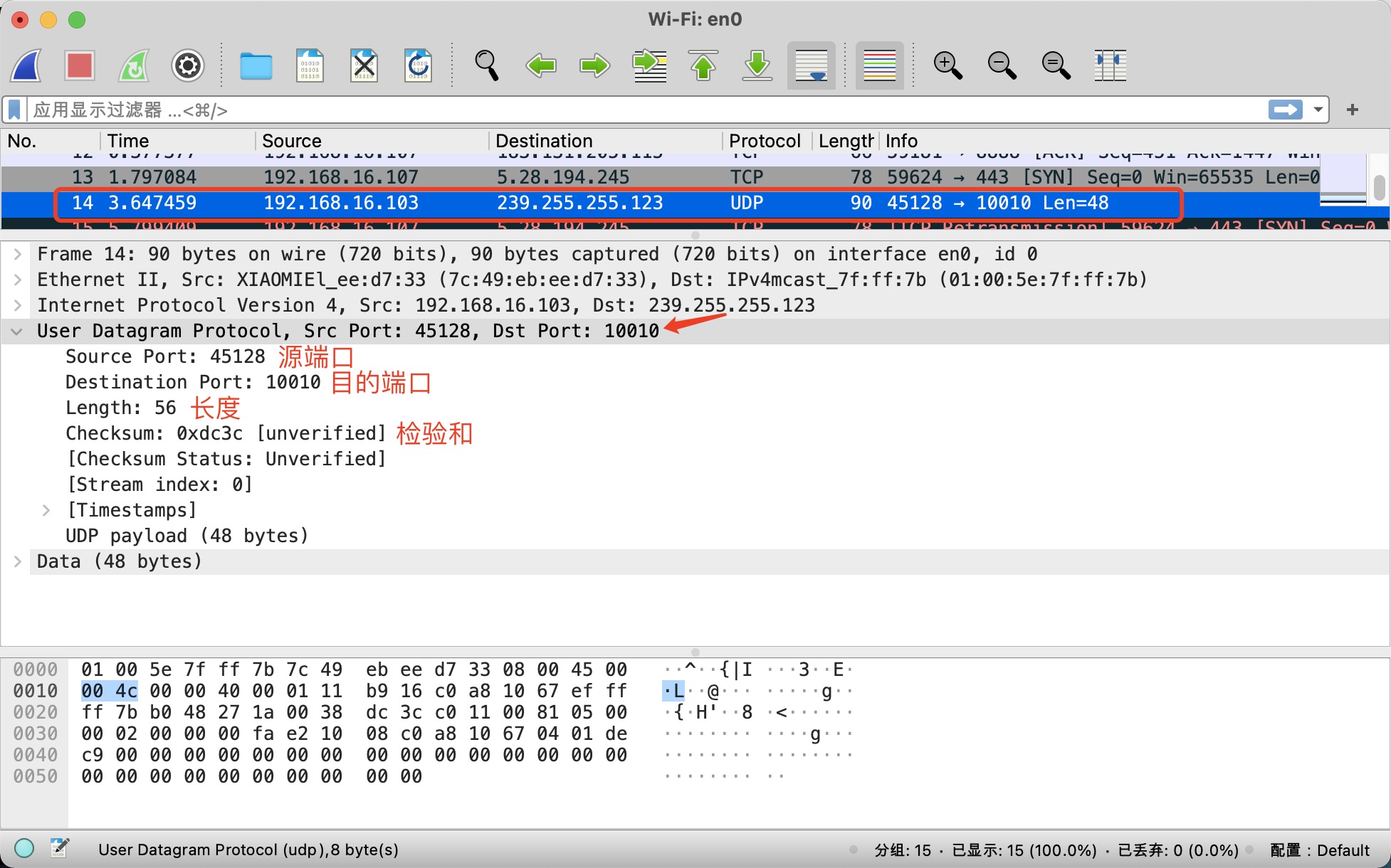

我们可以通过 Wireshark 抓一个 UDP 的数据查看：

端口Port

一台服务器上可能有多个应用，我们怎么知道要跟哪个应用进行通信的呢？这个时候就要用到端口，一些我们常用的服务，比如 HTTP ，默认端口是80。

协议	默认端口号
HTTP	TCP + 80
HTTPS	TCP + 443
FTP	TCP + 21
MySQL	TCP + 3306
DNS	UDP/TCP + 53
SMTP	TCP + 25
POP3	TCP + 110

• 客户端的源端口是临时开启的随机端口.
• 防火墙可以设置开启/关闭某些端口来提高安全性.

UDP首部中端口占用2个字节，也就是16个二进制位，可以计算出端口的取值范围是0~65535。

命令	含义
netstat -an	查看被占用的端口
netstat -anb	查看被占用的端口、占用端口的应用程序
telnet 主机 端口	查看是否可以访问主机的某个端口

TCP 协议

TCP是一种面向连接的、可靠的、基于字节流的传输层通信协议，相对于 UDP 来说，为了保证连接之间的可靠传输、流量控制、拥塞控制，它的首部就相对复杂很多。

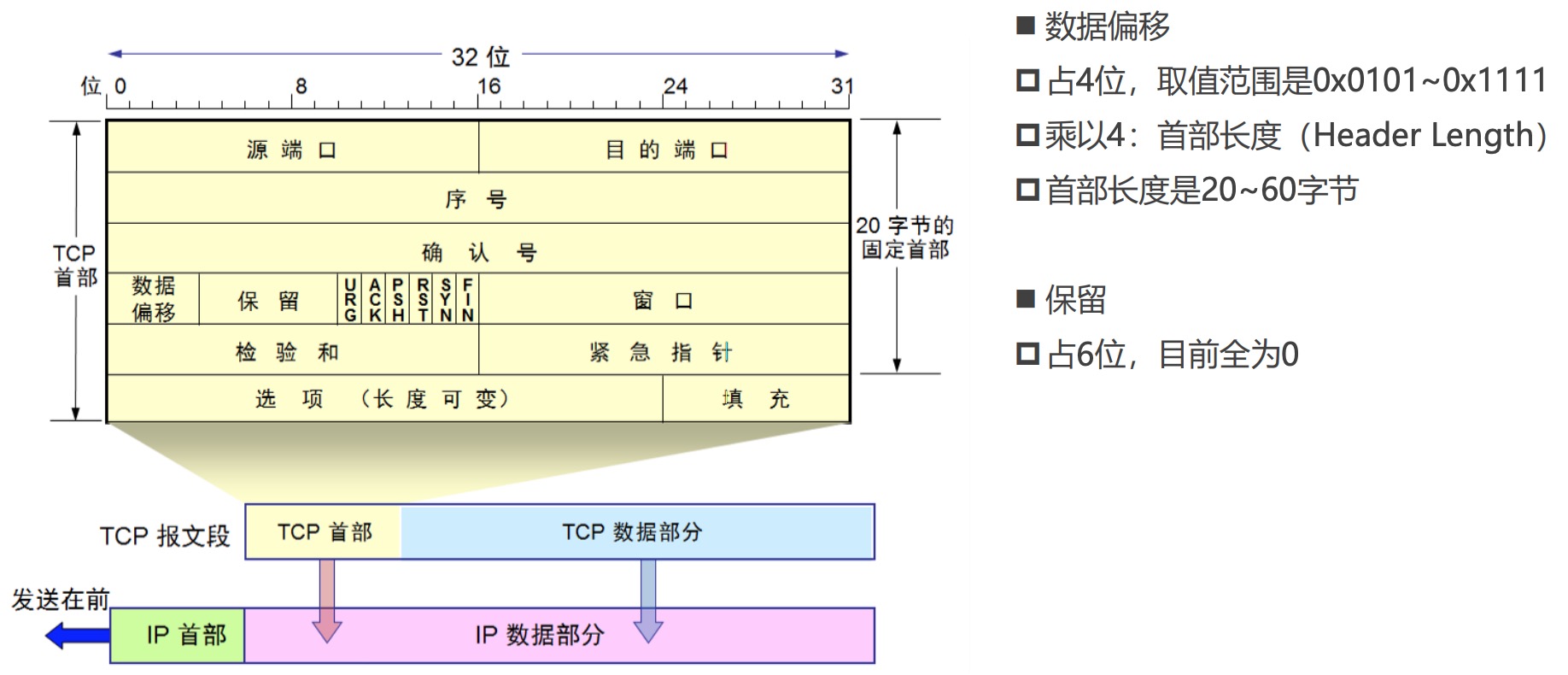

我们通过下面这张图来了解 TCP协议 的首部信息： TCP 协议的首部由 固定部分(20个字节) 和 可变部分(最大40个字节) 组成。固定部分 包含 源端口(2个字节)、目的端口(2个字节)、序号(4个字节)、确认号(4个字节)、数据偏移（占4位）、保留位、URG、ACK、PSH、RST、SYN、FIN、窗口(2个字节)、检验和(2个字节)、紧急指针(2个字节)

TCP 协议首部常见的长度是20个字节和32个字节，32个字节通常是在双方建立连接(SYN)的时候出现的

这里有一个细节，有些资料中 TCP 首部的保留（Reserved）字段占3位，标志（Flags）字段占9位，比如 Wireshark 中TCP数据显示保留位只有三位

序号(seq)

序号占4个字节。数据在传输过程的每一个字节都会有一个编号，在建立连接后，序号代表这一次传给对方的TCP数据部分的第一个字节的编号

比如建立连接后，数据是从1-100，每次传5个数据，第一次传递的序号是1，第二次传递的序号是6。

确认号(ack)

确认号占4个字节，当ACK=1时，确认号字段才有效。在建立连接后，确认号代表：期望对方下一次传过来的TCP数据部分的第一个字节的编号。

那序号例子，比如客户端收到服务端传递过来的数据，从1-5，那么它给服务端返回的首部确认号就是6

数据偏移

数据偏移是用来算首部长度的，一共占4位，由于4个比特位表达的值有限，数据偏移最终的值计算方式是 二进制的值 * 4。

首部是由固定部分和可变部分组成，固定部分是20个字节，四个二进制位最大的值是Ob1111 * 4 = 60,可变部分的长度最大值是60 - 20 = 40。

• 0b0101：5 * 4 = 20（首部长度最小值）
• 0b1111：15 * 4 = 60（首部长度最大值）

标志位 (Flags)

标志位很多时候是配合信息的，一个标志位占一个二进制位，只有两个值 0 和 1。

标志	含义
URG(Urgent)	当URG=1时，紧急指针字段才有效。表明当前报文段中有紧急数据，应优先尽快传送
ACK(Acknowledgment)	当ACK=1时，确认号字段才有效
PSH(Push)	当PSH=1时，指示接收方应该尽快将这个报文段交给应用层而不用等待缓冲区装满。
RST(Reset)	当RST=1时，表明连接中出现严重差错，必须释放连接，然后再重新建立连接
SYN(Synchronization)	当SYN=1、ACK=0时，表明这是一个建立连接的请求,若对方同意建立连接，则回复SYN=1、ACK=1
FIN(Finish)	当FIN=1时，表明数据已经发送完毕，要求释放连接

窗口(Window)

窗口占2个字节，有流量控制功能，用以告知对放下一次发送的数据大小(以字节为单位),窗口大小在连接过程中大小是可变的。

检验和 (Checksum)

跟UDP一样，TCP 检验和的计算内容：伪首部(12个字节) + 首部(8个字节) + 数据。伪首部仅在计算检验和时起作用，并不会传递给网络层

紧急指针

当标志位 URG 为1时，紧急指针中的数据才有效，紧急指针保存的是字节长度，表示的是TCP协议的数据部分有多少字节是紧急数据。比如紧急指针是8时，表示数据部分前8个字节属于紧急数据。

TCP - 可靠传输

我们知道TCP的主要作用是 可靠传输、流量控制、拥塞控制。那它是怎么做到可靠传输的呢？如果让我们来去设计一个可靠传输，我们应该如何设计呢？我们可以从TCP协议的做法中去做参考。

停止等待协议 ARQ（Automatic Repeat–reQuest） 自动重传请求

最简单的可靠传输做法: A向B发送数据，B收到数据之后给A一个回复，A收到B的回复之后才发送下一个数据。在完美的情况下这是最简单的办法，但是网络环境往往是复杂多变的，这样做可能存在下面几个问题使我们重复发送数据浪费资源。

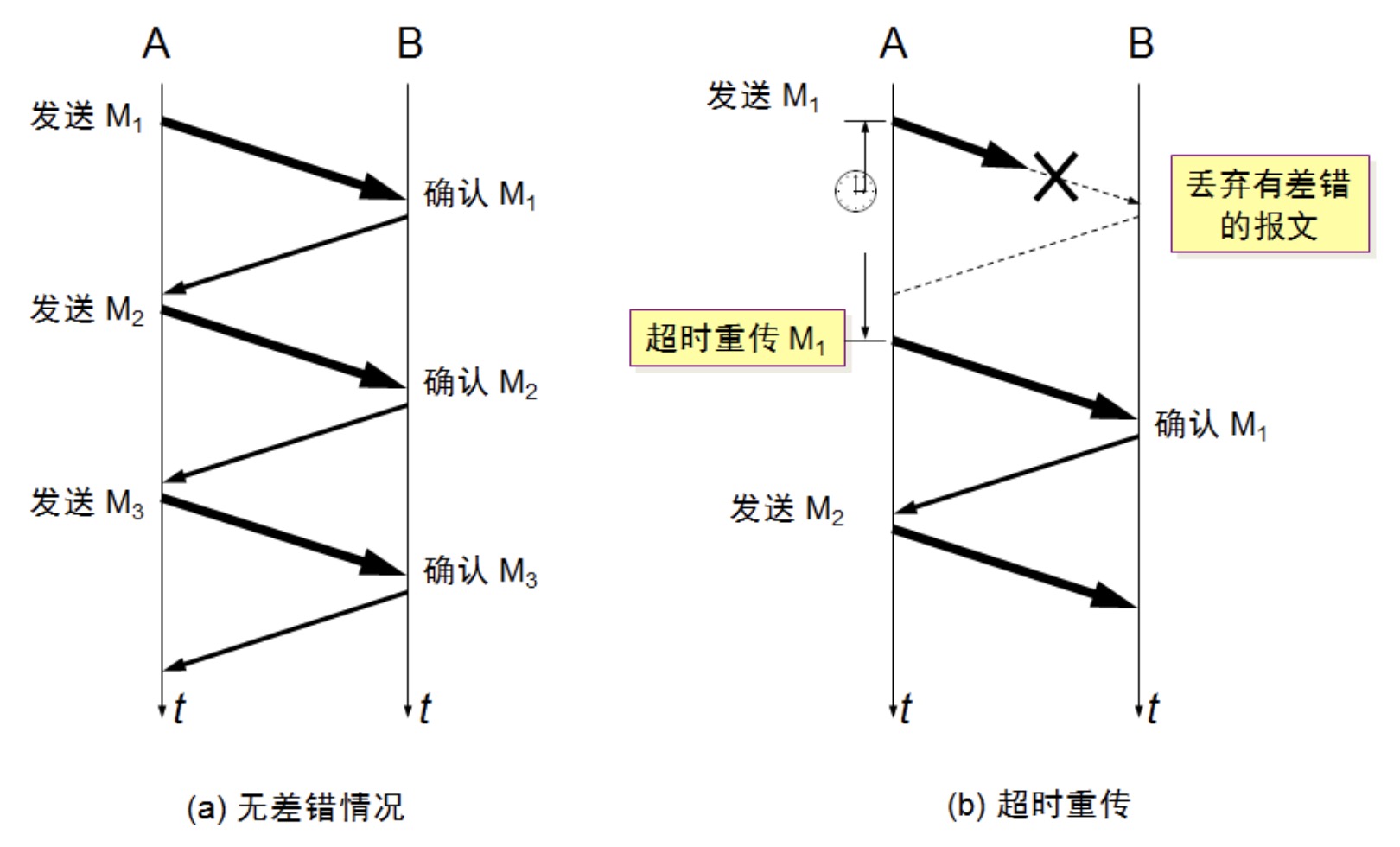

1. 超时重传： A 发送数据时候数据被丢失,这个时候要设置 A 在一定的时间内收不到回复进行重传数据(参考图b)

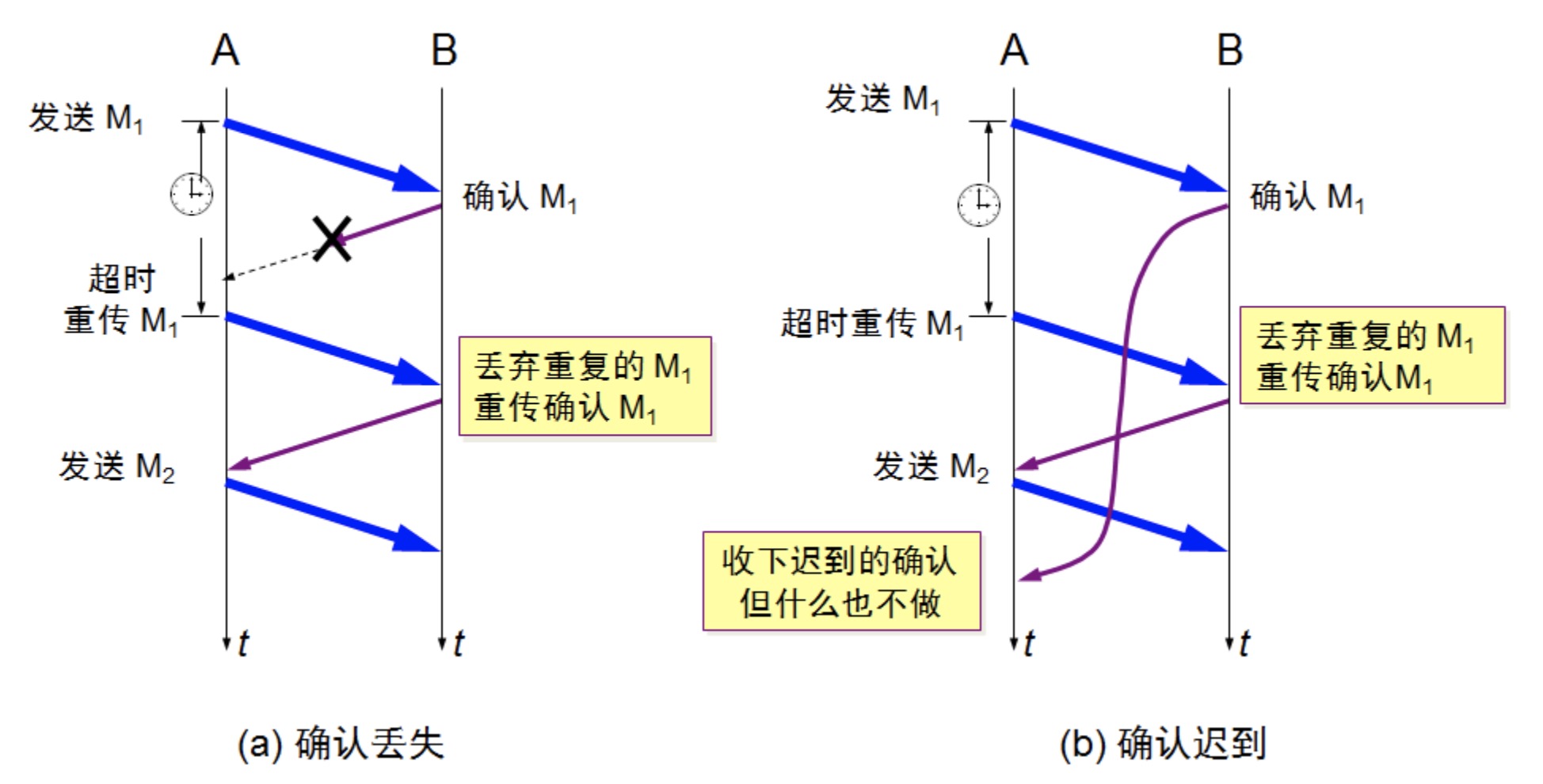

2. 确认丢失： B 接收到 A 发送的数据之后，回复确认时消息丢失。A 进行重传之后，B 丢弃收到的重复数据，重新确认 (参考蓝色图a)
3. 确认迟到： A 发送数据时，没有收到 B 的确认，A 进行重传，在过一段时间之后，A 收到了之前的迟到确认，这个时候什么也不做(参考蓝色图b)

从上图我们可以看到，虽然这样做可以保证可靠传输，但是在效率和资源利用上有些浪费。所以对此协议进行了升级连续ARQ协议 + 滑动窗口协议

若有个包重传了N次还是失败，会一直持续重传到成功为止么？ 这个取决于系统的设置，比如有些系统，重传5次还未成功就会发送reset报文（RST）断开TCP连接

连续ARQ协议 + 滑动窗口协议

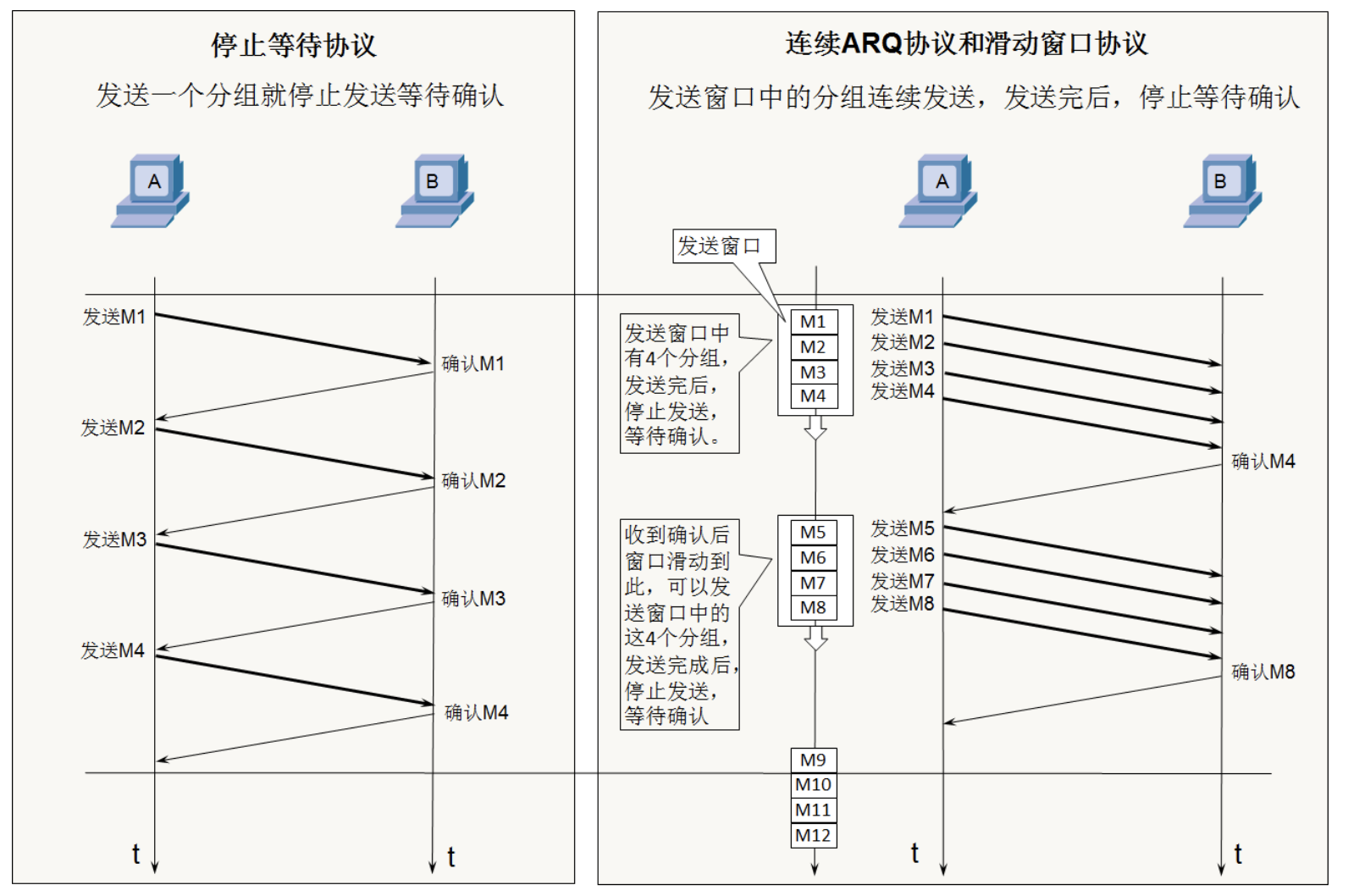

我们通过下面这张图来了解一下什么是连续ARQ协议: 当数据过大时，传输层会对其进行拆分，图中的 M1/M2/M3/M4... 可以看做被拆分的包，ARQ协议是发送方发送数据，接收到对方回复之后才会发送下一个包，连续ARQ则是一次发送多个包给接收方,接收方收到之后，回复给发送方最后一个数据序号 + 1，如右图

在建立连接时，接收方会告诉发送方自己的接收窗口大小，发送方的发送窗口 发送数据时会根据接收方的接收窗口进行调整。

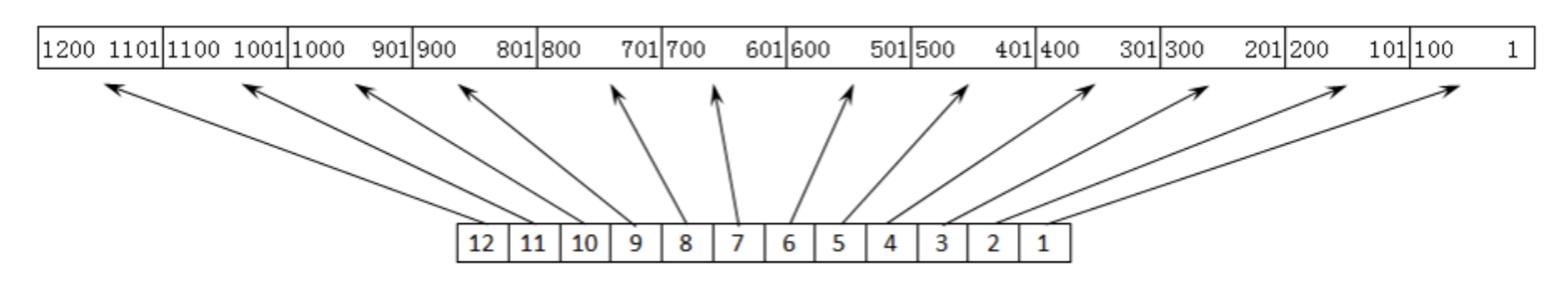

我们用一个简单的例子来阐述一下发送过程，假设有1200个字节，分成12组，每一组数据是100个字节，代表一个数据段的数据，如下图:

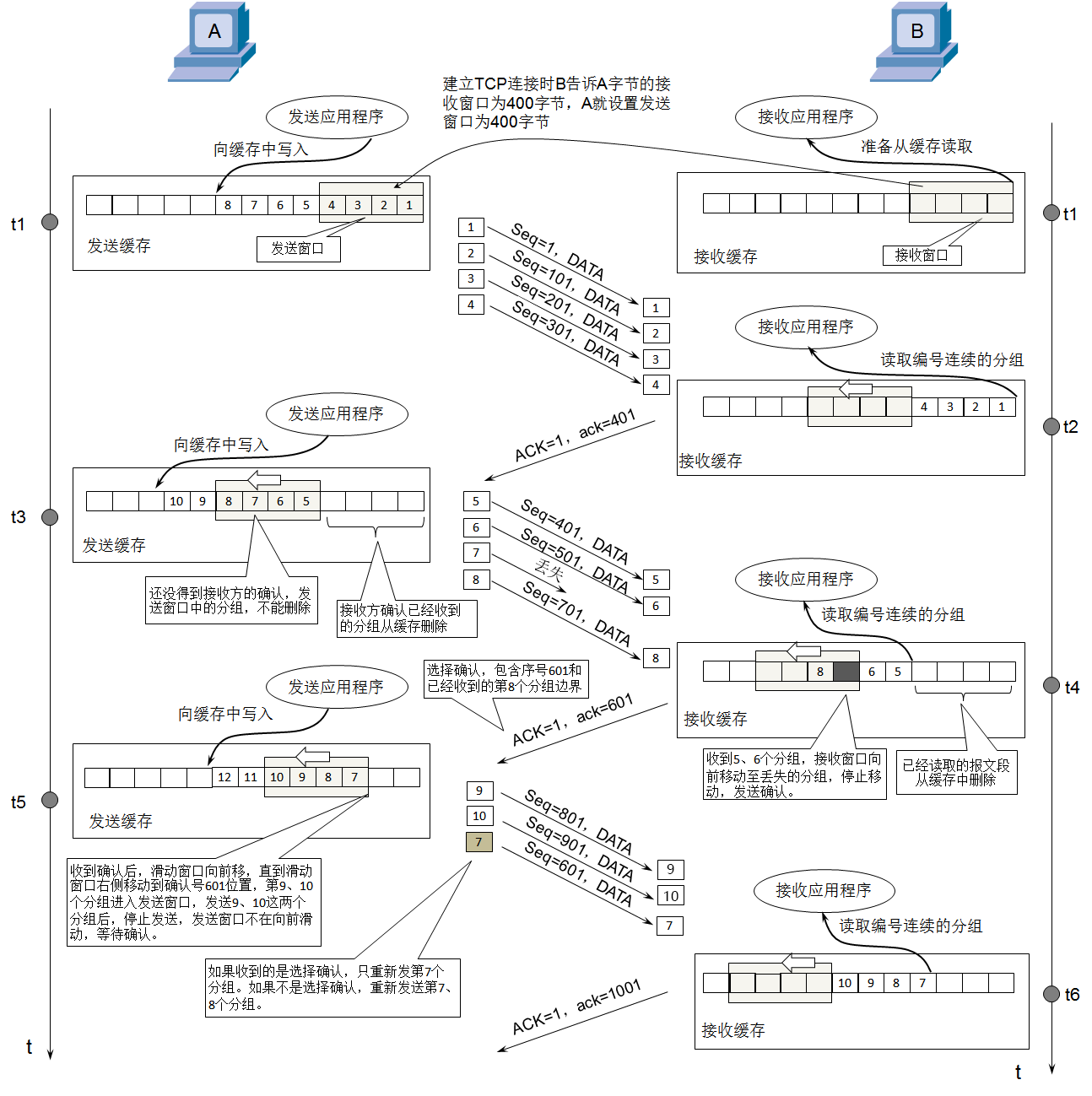

当发送方A和接收方B进行通信时，过程可以用下图进行表示：

• 在 t1 这一步，双方建立 TCP 连接，B 告诉 A 它的接收窗口是400个字节，A 就设置发送窗口为400字节
• 到t2这一步时，B 接收到 A 的400个字节数据，序号(seq)表示一段数据的第一个字节编号，回复A ACK=1 确认号(ack)=401，确认号代表期望对方下一次传过来的TCP数据部分的第一个字节的编号。因为这里已接收400个字节，希望下次对方发送第一个字节的序号(seq)为401的数据
• 到t3这一步时，A 收到了B 的确认，发送窗口向右移动，继续发送 5、6、7、8 组数据，注意:窗口并不是固定的，大小是可以变化的
• 到t4这一步时，B 在接收数据时发现 第7组 数据丢失，将接收窗口移动至丢失的分组，向 A 发送确认，由于接收到5、6、8组数据，回复 A ACK=1 确认号(ack)=601,希望下次对方发送数据序号(seq)为601的数据。并且在TCP首部的可变部分通过选择性确认技术告诉 A 你都收到了哪些数据。
• 到t5这一步时，A 收到了 B 的回复，知道丢失了第7组数据， 发送 7、9、10 组数据给B （这里为什么8不会被重复发送，是因为选择性确认可以让A知道第8组数据已经被接收了）

SACK 选择性确认

在TCP通信过程中，如果发送序列中间某个数据包丢失（比如1、2、3、4、5中的3丢失了）, TCP会通过重传最后确认分组 后面的分组数据（最后确认的是2，会重传3、4、5），这样原来已经正确传输的分组也可能重复发送（比如4、5），降低了TCP性能。

为改善上述情况，发展出了SACK（Selective acknowledgment，选择性确认）技术,告诉发送方哪些数据丢失，哪些数据已经收到,使TCP只重新发送丢失的包（比如3），不用发送后续所有的分组（比如4、5）。

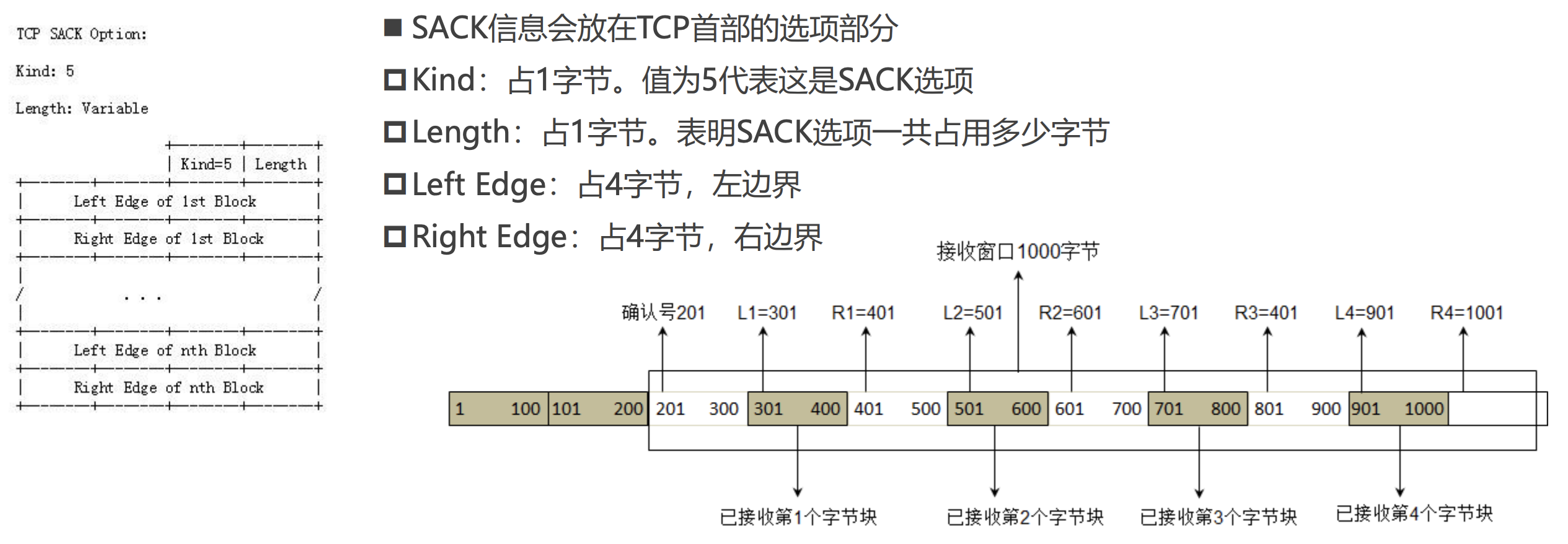

SACK 的数据放在 TCP 首部的可选部分，Kind 值为5表示这是一个 SACK 选项,使用左右边界(Left Edge、Right Edge)告诉发送方有哪些数据时收到的，如下图:

• Kind:占1个字节，值为5表示这是 SACK 选项
• Length: 占1个字节，表明 SACK 选项共占用多少字节
• Left Edge: 占4个字节，左边界
• Right Edge: 占4个字节，右边界

一对边界信息需要占用8字节，由于TCP首部的选项部分最多40字节，所以 SACK选项 最多携带4组边界信息,SACK选项的最大占用字节数 = 4 * 8 + 2 = 34

通过抓包进行分析

我们通过抓包进行分析一下,抓http网站的数据,例如http://testerhome.com/,https的网站会增加证书校验步骤.

关于可靠传输问题？

1. 若有个包重传了N次还是失败，会一直持续重传到成功为止么？

这个取决于系统的设置，比如有些系统，重传5次还未成功就会发送reset报文（RST）断开TCP连接

2. 如果接收窗口最多能接收4个包,但发送方只发了2个包，接收方如何确定后面还有没有包？

接收方等待一定时间后没有第三个包，就会返回确认告诉发送方收到2个包

3. 为什么选择在传输层就将数据“大卸八块”分成多个段，而不是等到网络层再分片传递给数据链路层？

因为这样做可以提高重传的性能，需要明确的是：可靠传输是在传输层进行控制的 ✓ 如果在传输层不分段，一旦出现数据丢失，整个传输层的数据都得重传 ✓ 如果在传输层分了段，一旦出现数据丢失，只需要重传丢失的那些段即可

TCP - 流量控制

想要搞清楚流量控制我们首先要知道 什么是流量控制？为什么要做流量控制？它的原理是什么？

什么是流量控制？

让发送方的发送速率不要太快，让接收方来得及接收处理

为什么要做流量控制

如果接收方的缓存区满了，发送方还在疯狂着发送数据,接收方只能把收到的数据包丢掉，大量的丢包极大的浪费网络资源

流量控制的原理

通过确认报文中窗口字段来控制发送方的速率，发送方的发送窗口大小不能超过接收方给出的窗口大小，当发送方收到接收窗口的大小为0时，发送方就会停止发送数据。

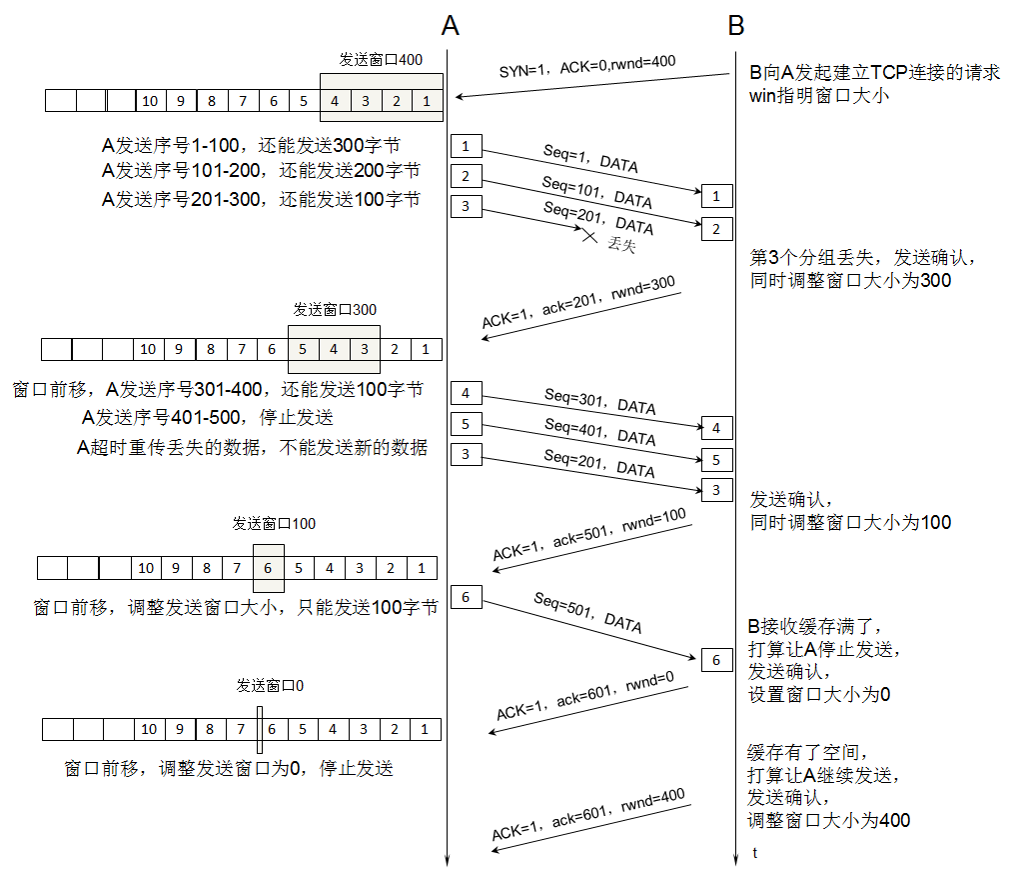

用下面这张图来说明： A 为服务端，B 为客户端，rwnd=400表示接受窗口大小为400,我们看到在建立 TCP 连接的时候，已经使用win指明了接收方的窗口大小，并且在数据的发送过程中，窗口大小是可以进行调整的。

有一种特殊情况,在一开始的时候，接收方 给 发送方发送了0窗口的报文段，到后面，接收方又有了一些存储空间，给发送方发送的非0窗口的报文段丢失了，这个时候发送方的发送窗口一直为零，双方陷入僵局

对应的解决方案是: 当发送方收到0窗口通知时，发送方停止发送报文，并且同时开启一个定时器，隔一段时间发送个测试报文询问接收方最新的窗口大小,如果接受的窗口大小还为0时，则发送方再次刷新启动定时器

TCP - 拥塞控制

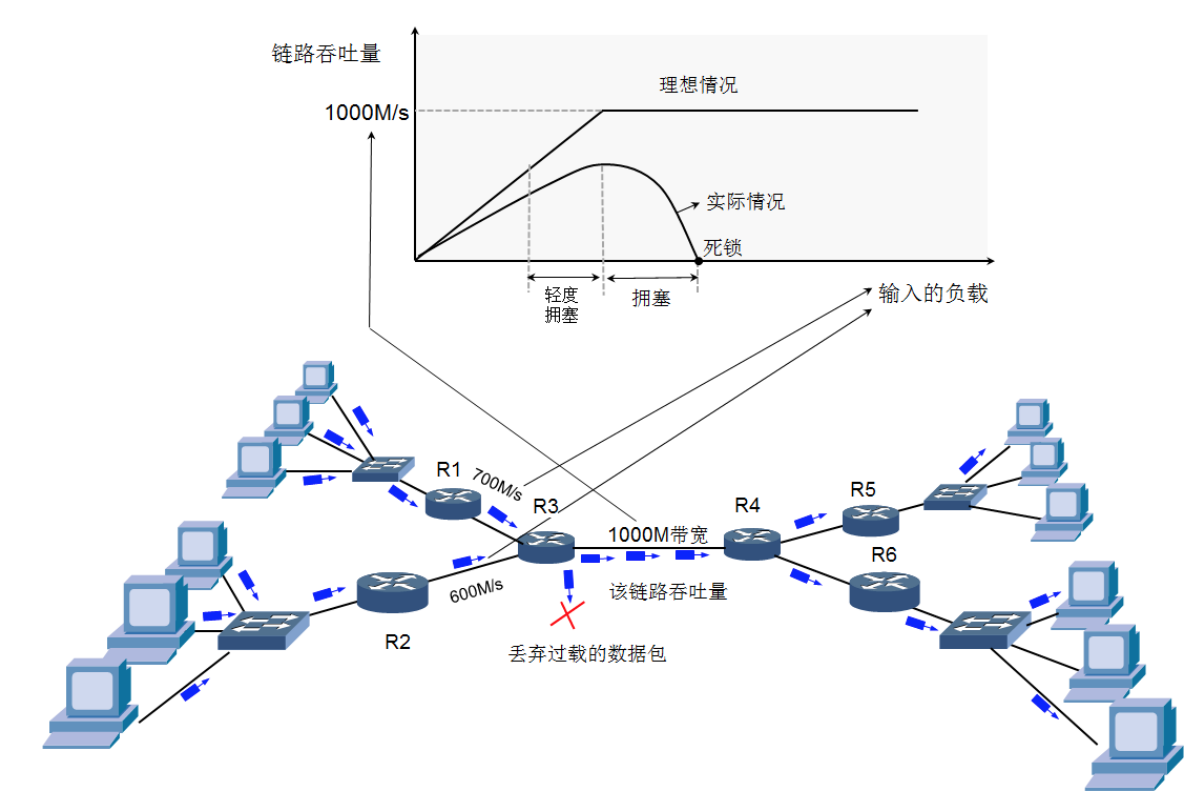

我们先通过下面这张图了解一下拥塞的概念: 左边的电脑通过交换机和路由器向右边的电脑发送数据，两个中间的路由器之间是1000M/s的带宽，也称为链路吞吐量，理想的情况，当数据>1000M时，就会按照1000M来运行，实际情况并不是这样，当数据量过大时，会造成轻度拥塞，当轻度拥塞之后数据继续加大，会造成拥塞甚至死锁。

我们可以把带宽比作于一条马路，数据包当做其中的一辆车，预想的马路一个小时的吞吐量为500辆车，而当某辆车不守交通规则左右换道势必会影响其他车，就会造成交通拥堵设置整条马路封死的情况。

**拥塞控制的作用:**防止过多的数据注入到网络中,避免网络中的路由器或链路过载.

拥塞控制是一个全局性的过程,涉及到所有的主机、路由器 以及与降低网络传输性能有关的所有因素,是大家共同努力的结果。相比而言，流量控制是点对点通信的控制。

拥塞控制的几种方式：慢开始（slow start，慢启动）、拥塞避免（congestion avoidance）、 快速重传（fast retransmit）、快速恢复（fast recovery）。几个常用的名词:

MSS（Maximum Segment Size）：每个段最大的数据部分大小，在建立连接时确定
rwnd（receive window）：接收窗口
cwnd（congestion window）：拥塞窗口，拥塞窗口是发送方自己调整的
swnd（send window）：发送窗口, swnd = min(cwnd, rwnd),发送窗口取拥塞窗口和接收窗口中的最小值

慢开始

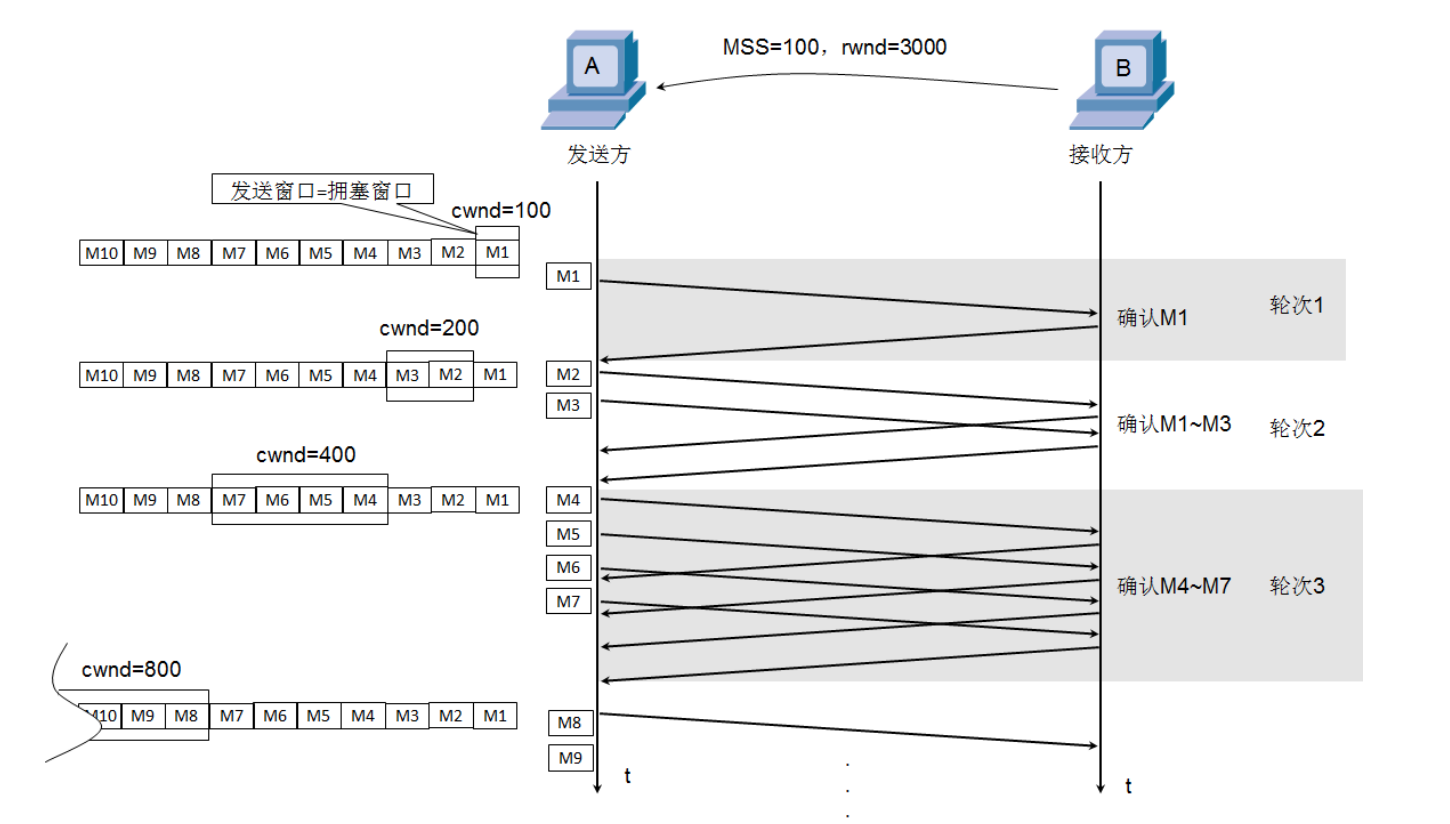

慢开始，顾名思义，就是在不知道网络情况的时候刚开始发送数据包比较少，收到ACK确认之后，说明网络情况良好，下次发送的数据进行指数级增长，如下图： 在双方建立连接的时候，双方约定 MSS 每个段的数据部分为100，接收窗口rwnd大小为3000，慢开始就是刚开始只发送一个包，这个时候拥塞窗口cwnd的大小为100,发送窗口swnd的值取自接收窗口和拥塞窗口的最小值，也就是100。

当发送方接收到ACK确认后，确认了网络条件还可以，调整拥塞窗口为当前拥塞窗口的2倍，也就是200，发送窗口也随之调整为200。(图中的多个确认可以忽略，因为并没有说明是否使用了选择性确认技术)

当发送方再次收到ACK确认后，再次调整拥塞窗口为当前拥塞窗口的2倍，也就是400，每次收到ACK确认后拥塞窗口都会指数级的增加，直到达到接收窗口大小为止。

这就是拥塞控制之慢开始。

拥塞避免

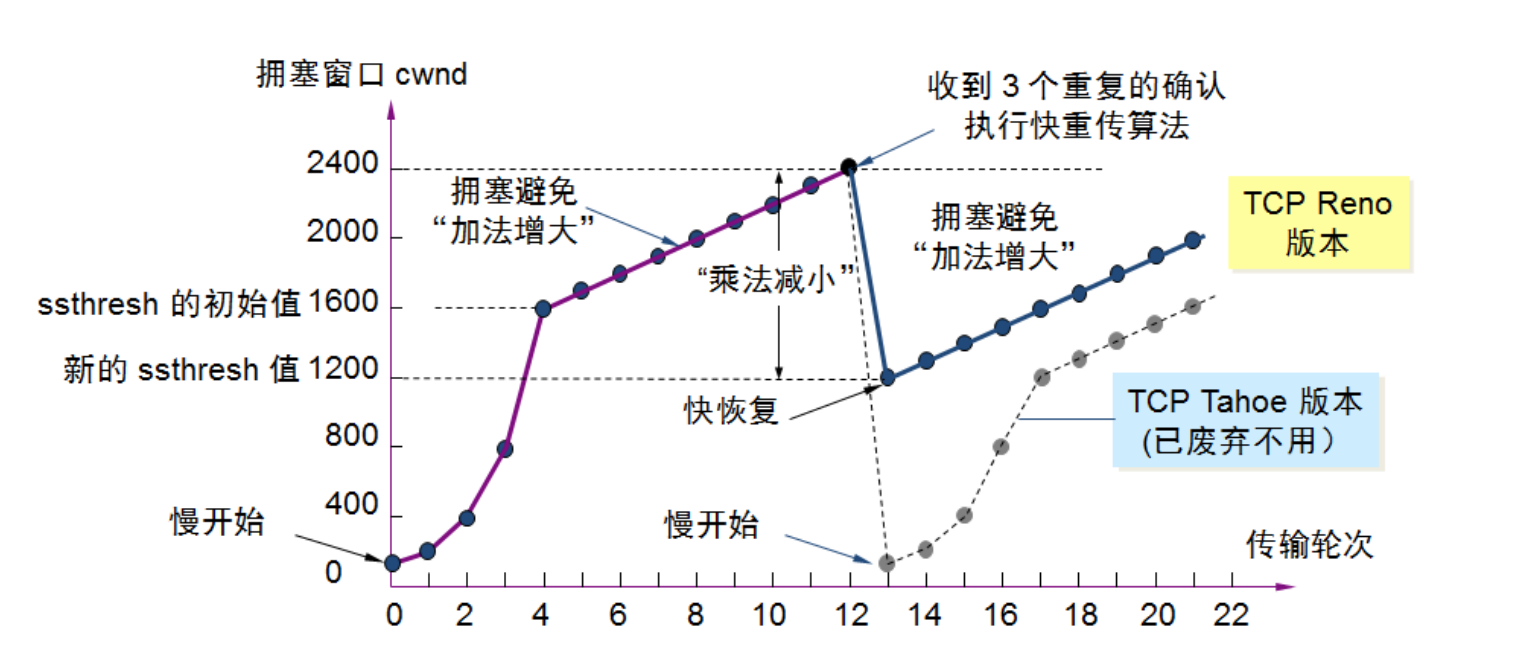

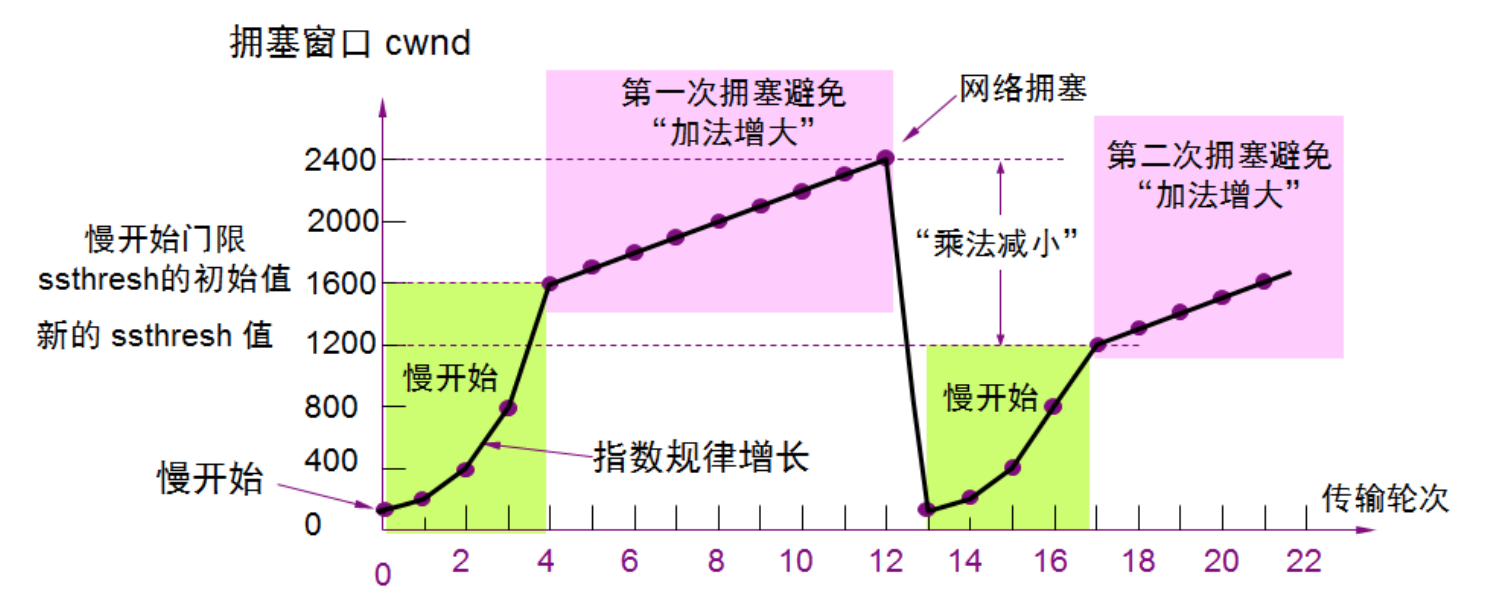

拥塞避免就是在慢开始的时候设置一个阈值，当拥塞窗口(cwnd)达到阈值之后，不再使用指数增长，而是使用加法增大的方式设置拥塞窗口，直到网络拥塞(丢包)，当网络拥塞时，使用乘法减小的方式重新设置阈值，并且使用慢开始的方式重新设置拥塞窗口。如下图:

• ssthresh（slow start threshold）：慢开始阈值，cwnd达到阈值后，以线性方式增加
• 拥塞避免（加法增大）：拥塞窗口缓慢增大，以防止网络过早出现拥塞
• 乘法减小：只要网络出现拥塞，把ssthresh减为拥塞峰值的一半，同时执行慢开始算法（cwnd又恢复到初始值）,当网络出现频繁拥塞时，ssthresh 值下降的很快.

快重传

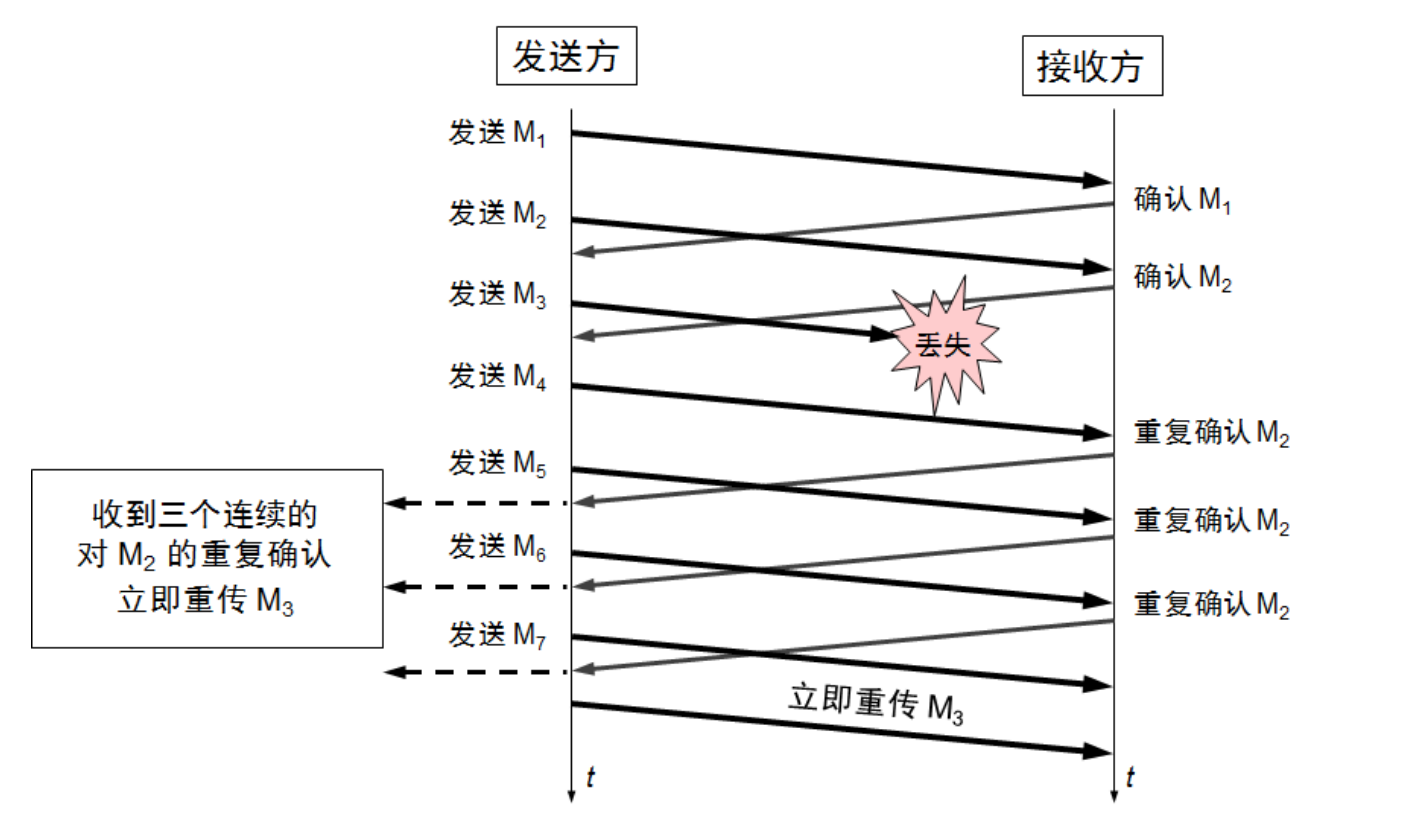

一般情况下 发送方 迟迟没有收到 接受方的确认，会有超时重传，如果我们想让发送方更快的向我们发送数据，就要使用到快速重传。如下图： 接收方在接收M4的时候，发现没有收到M3的数据的时候，向发送方连续回复三次收到M2，发送方在收到三次连续的确认后，立即重传M3。

接收方 每收到一个失序的分组后就立即发出重复确认，使发送方及时知道有分组没有到达，而不要等待自己发送数据时才进行确认。(比如使用了SACK选择性确认技术的时候，如果中途某个包丢包，在最后确认的时候才会告诉发送方那些包没有收到，如果使用快重传技术，在收到失序的分组时立即发送重复确认)

发送方 只要连续收到三个重复确认（总共4个相同的确认），就应当立即重传对方尚未收到的报文段，而不必继续等待重传计时器到期后再重传。

快恢复

快恢复是指 当发送方连续收到三个重复确认，说明网络出现拥塞，就执行“乘法减小”算法，把ssthresh减为拥塞峰值的一半。与慢开始不同之处是现在不执行慢开始算法，即cwnd现在不恢复到初始值,而是把cwnd值设置为新的ssthresh值（减小后的值）,然后开始执行拥塞避免算法（“加法增大”），使拥塞窗口缓慢地线性增大。如下图:

TCP的缺点

虽然TCP已经很优秀了，但是在精益求精的今天，依然存在着几个比较明显的缺点。对头阻塞问题和粘包问题。

队头阻塞问题

队头阻塞（head-of-line blocking）: 它的原因是一列的第一个数据包（队头）受阻而导致整列数据包受阻。例如它有可能在缓存式输入的交换机中出现，有可能因为传输顺序错乱而出现，亦有可能在HTTP流水线中有多个请求的情况下出现。

粘包问题

所谓粘包就是连续给对端发送两个或者两个以上的数据包，对端在一次收取中收到的数据包数量可能大于 1 个，当大于 1 个时，可能是几个（包括一个）包加上某个包的部分，或者干脆就是几个完整的包在一起。

TCP作为面向流的协议，本身是不存在“粘包问题”,我们在可以通过在包头设置标志 + 数据长度的方式解决粘包的问题。

在 Nagle 算法开启的状态下，数据包在以下两个情况会被发送：

* 如果包长度达到MSS（或含有`Fin`包），立刻发送，否则等待下一个包到来；如果下一包到来后两个包的总长度超过MSS的话，就会进行拆分发送；
* 等待超时（一般为`200ms`），第一个包没到MSS长度，但是又迟迟等不到第二个包的到来，则立即发送。
